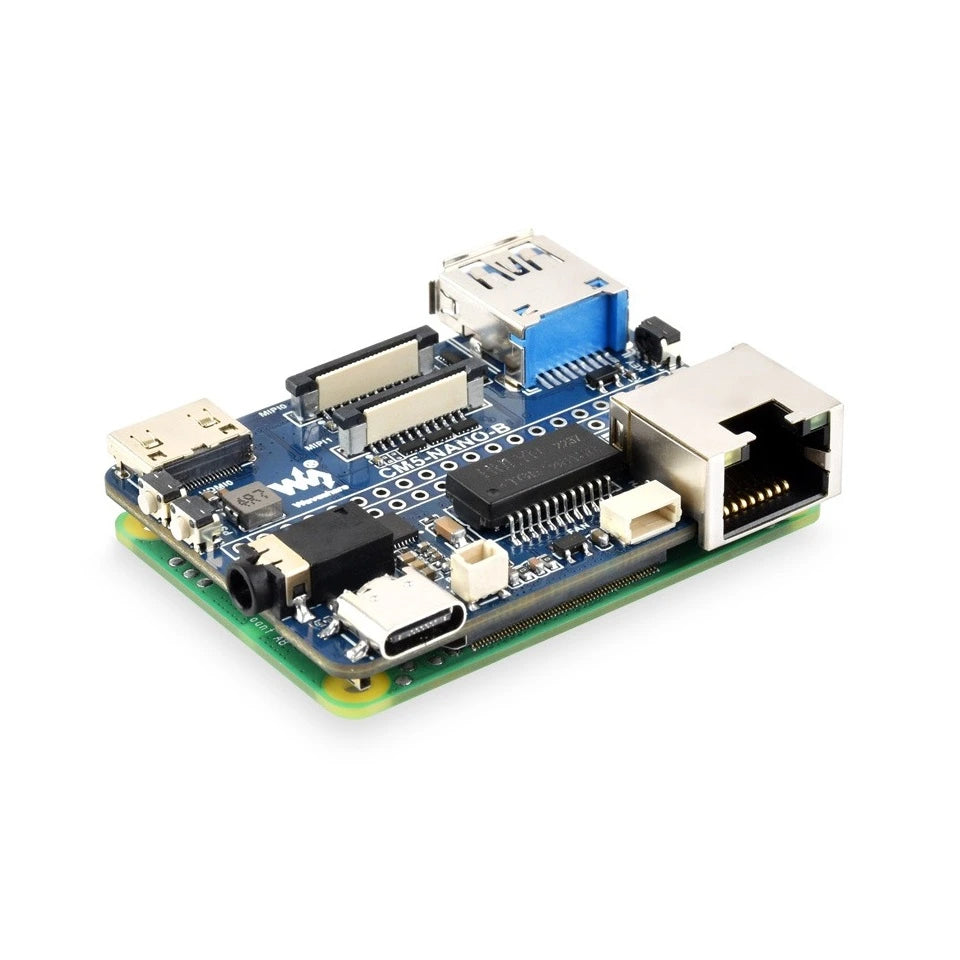

La base portadora CM5 IO Nano expansión para los módulos de cómputo de Raspberry Pi es una placa compacta diseñada para probar o integrar los modelos Compute Module 5 (CM5) Lite y eMMC en productos finales. El módulo Compute Module 5 no está incluido y debe comprarse por separado.
Mismo tamaño que el CM5:
Tamaño compacto y totalmente funcional, con múltiples interfaces periféricas, adecuado para entornos de aplicaciones estrechas.
Especificaciones Técnicas:
| Zócalo CM5 | Apto para todas las variantes de Compute Module 5. |
| Conexión en red | Conector Gigabit Ethernet RJ45. |
| Conector | Interfaz GPIO Raspberry Pi de 40 pines × 1. |
| USB | Puerto USB 3.2 Gen1 Tipo A × 1. |
| MIPI | Interfaz MIPI de 4 carriles × 2 (conector FPC de 22 pines y 0,5 mm). |
| Vídeo | Puerto Mini HDMI × 1, admite salida 4K. |
| Audio | Audio USB jack de 3,5 mm. |
| Almacenamiento | Toma de tarjeta TF para variantes Compute Module 5 Lite (sin eMMC). |
| Entrada de energía | CC 5 V 5 A. |
| PCIe | Conector PCIe de 16 pines (PCIe Gen2/3 x1). |
| Dimensiones | 55 × 41 mm. |
Precauciones:
- Está prohibido desconectar y desconectar cualquier dispositivo que no sea USB cuando esté cargado.
- El tipo C se puede utilizar como interfaz USB SLAVE para imágenes flash.
- Puerto USB 3.2 Gen1 predeterminado integrado.
- El botón BOOT integrado, puede presionar el botón BOOT antes de encenderlo, y conectarse a la computadora a través del tipo C para permitir que el dispositivo entre en el modo intermitente.
- No conecte otros dispositivos cuando utilice el tipo C para parpadear. Una fuente de alimentación insuficiente para quemar hará que el dispositivo no se reconozca
Interfaz USB TIPO A salida de potencia máxima 2A.

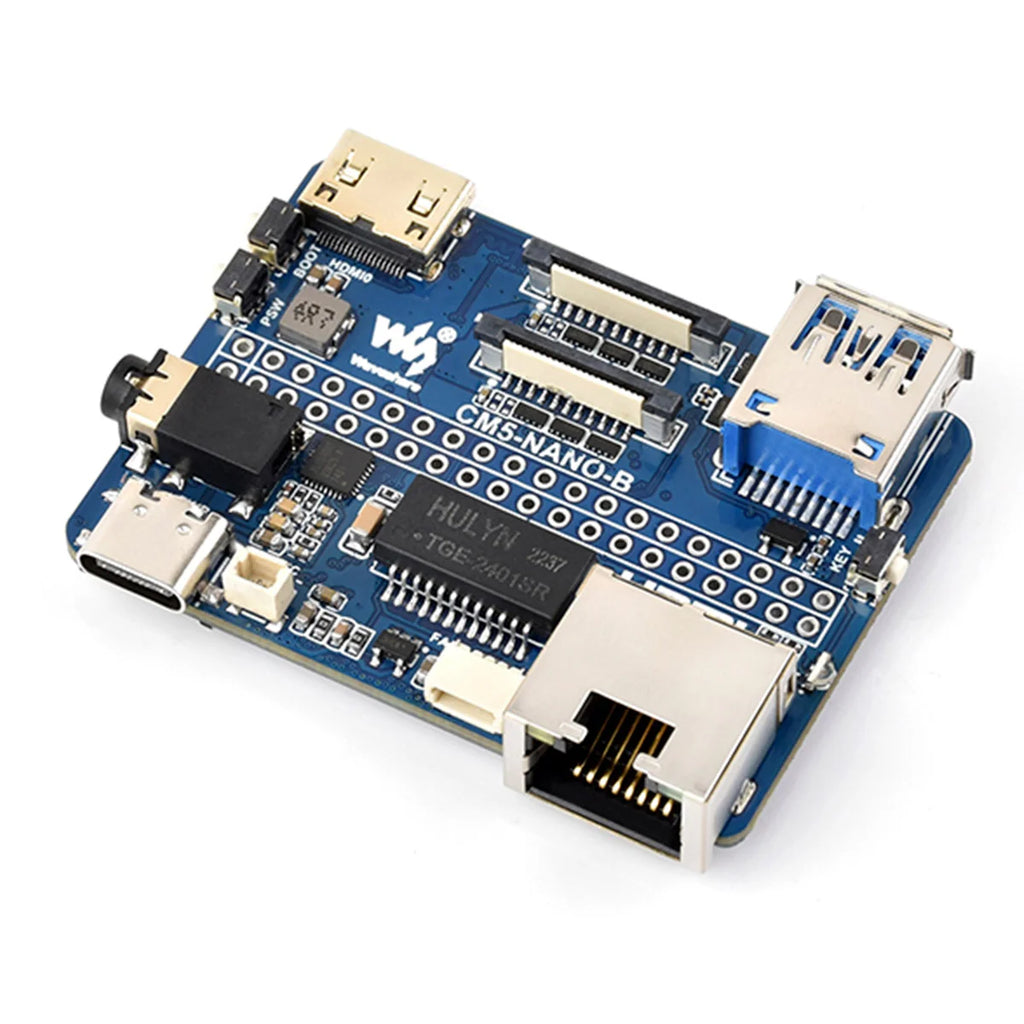

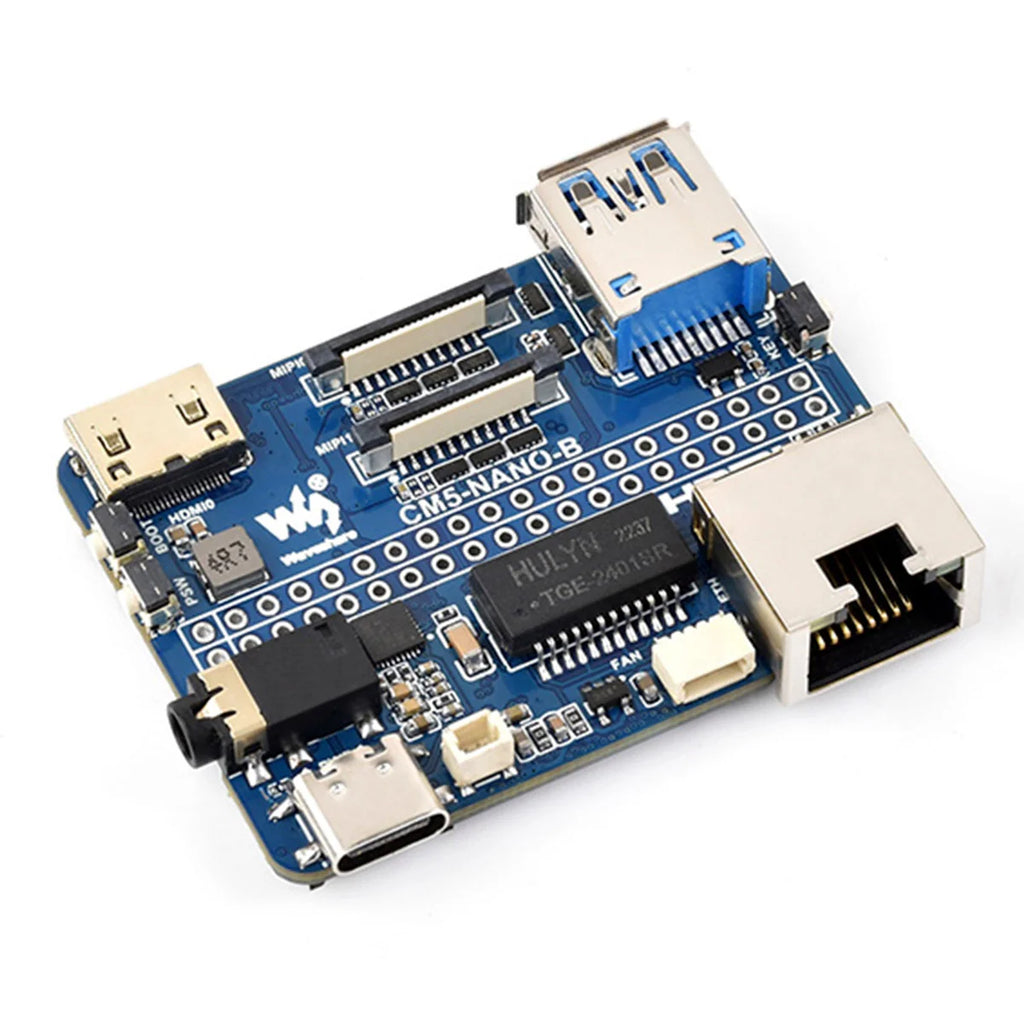

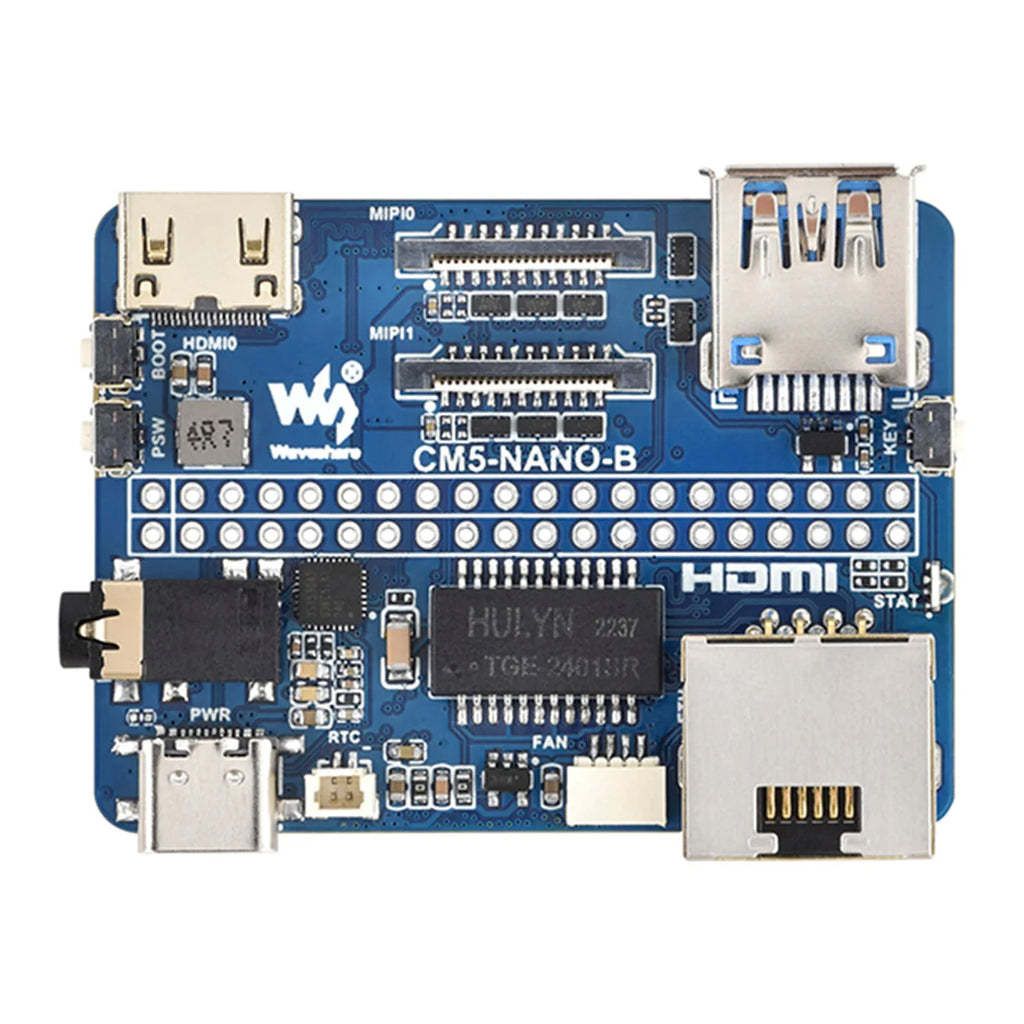

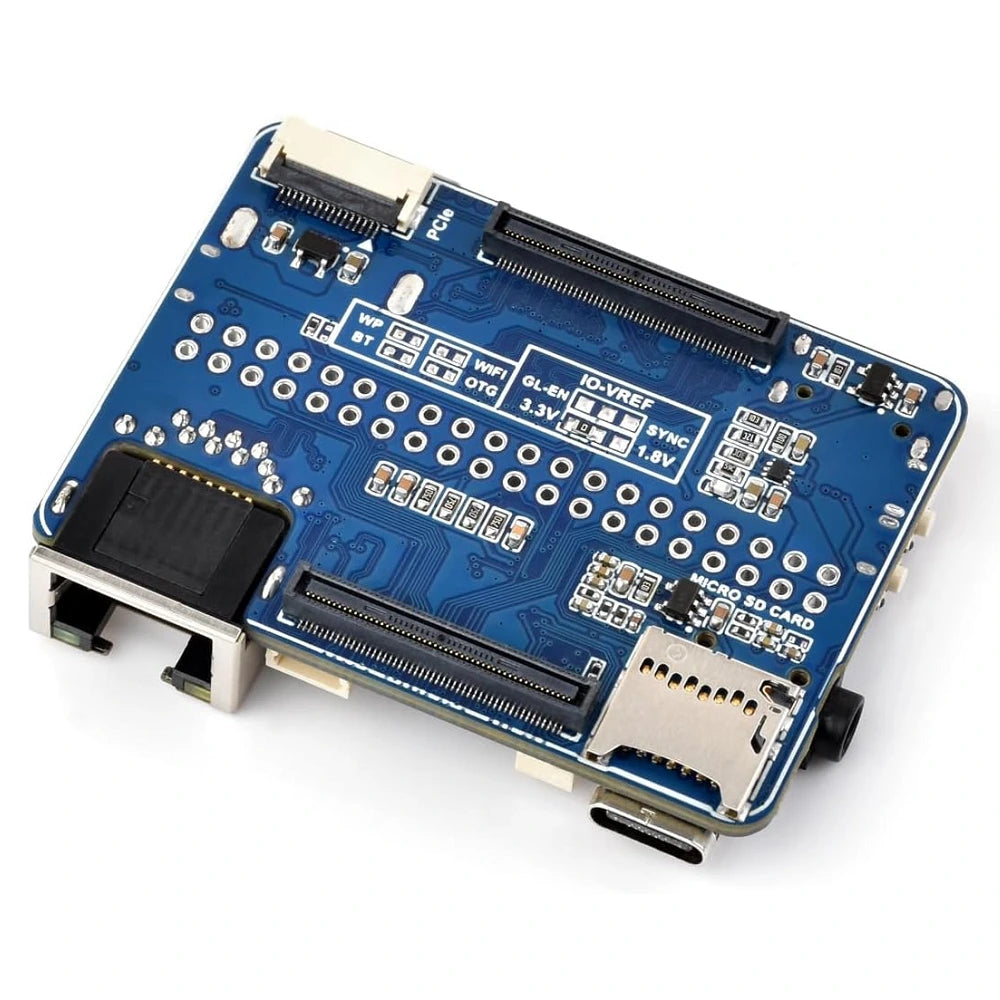

Descripción de la placa:
1- Zócalo CM5 Apto para todas las variantes de Compute Module 5.
2- Interfaz PCIe Conector PCIe de 16 pines, para conectar tipos de placas adaptadoras PCIe PI5.
3- Ranura para tarjeta TF para conectar una tarjeta TF con imagen previamente quemada (SOLO variante Lite).
4 -Otros pines de función Soportes para funciones ampliadas.
5- Puerto mini HDMI Soporta salida 4K.
6- Botón BOOT Presione antes de encender y suelte después de encender para ingresar al modo de grabación.
7- Botón PSW botón de encendido.
8- Conector de 3,5 mm Salida de audio.
9- Fuente de alimentación / Programación Fuente de alimentación de 5 V, o utilizada para grabación de eMMC.
10- Conector de batería 2PIN JST-SH RTC.
11- encabezado de ventilador Conector de ventilador 4PIN JST-SH PWM para conectar un ventilador de refrigeración.
12- Puerto RJ45 Gigabit Ethernet para acceso a la red.
13- Indicador LED de dos colores.
Luz roja: indicador de alimentación Raspberry Pi.
Luz verde: indicador de estado de funcionamiento de Raspberry Pi.
14- Botón de usuario conectado a GPIO21.
15- Puerto USB Interfaz USB 3.2 Gen1 de alta velocidad, para conectar tipos de dispositivos USB.
16- Interfaces MIPI duales para conectar a pantallas DSI o cámaras CSI.
17- Interfaz GPIO de 40 pines adecuado para conectar a varios módulos HAT.
Dimensiones del contorno:
Nota: (NO incluye Compute Module 5).
Información adicional
| Peso | 0.20 kg |
|---|---|
| Dimensiones | 20 cm × 20 cm × 20 cm |
