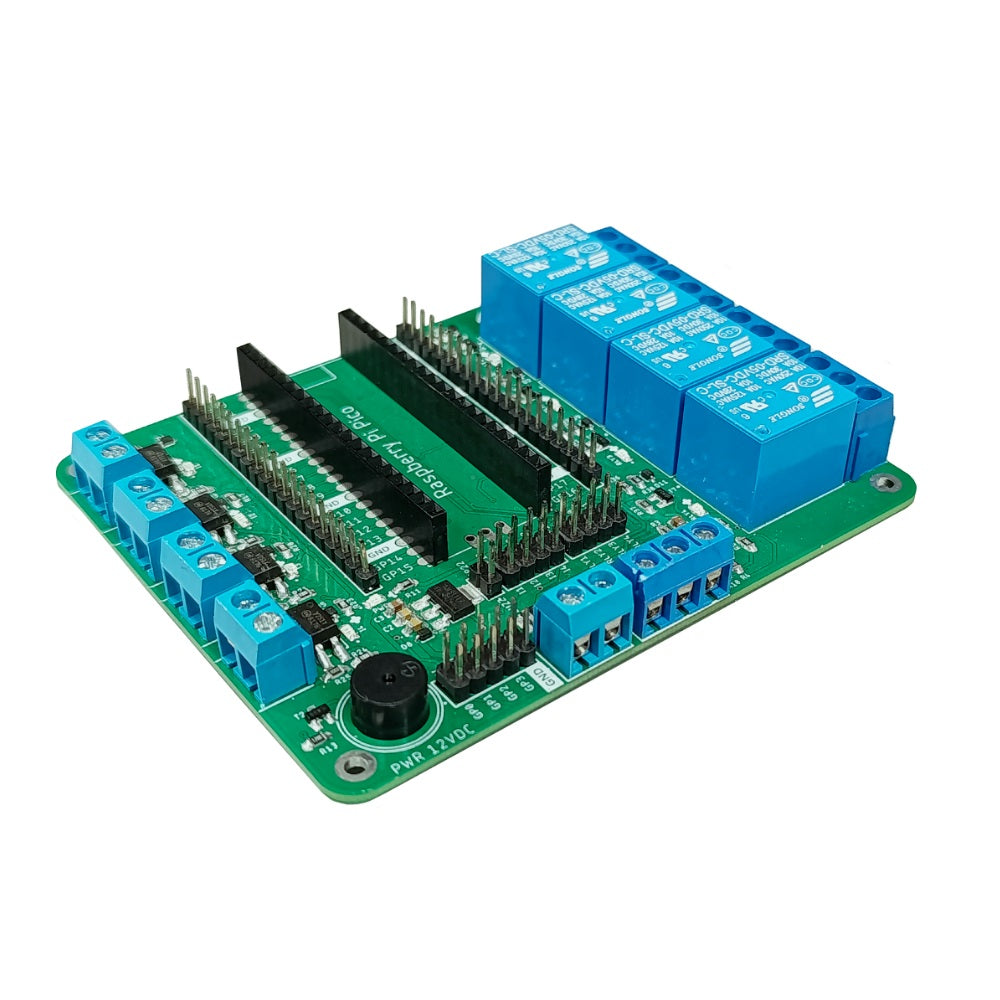

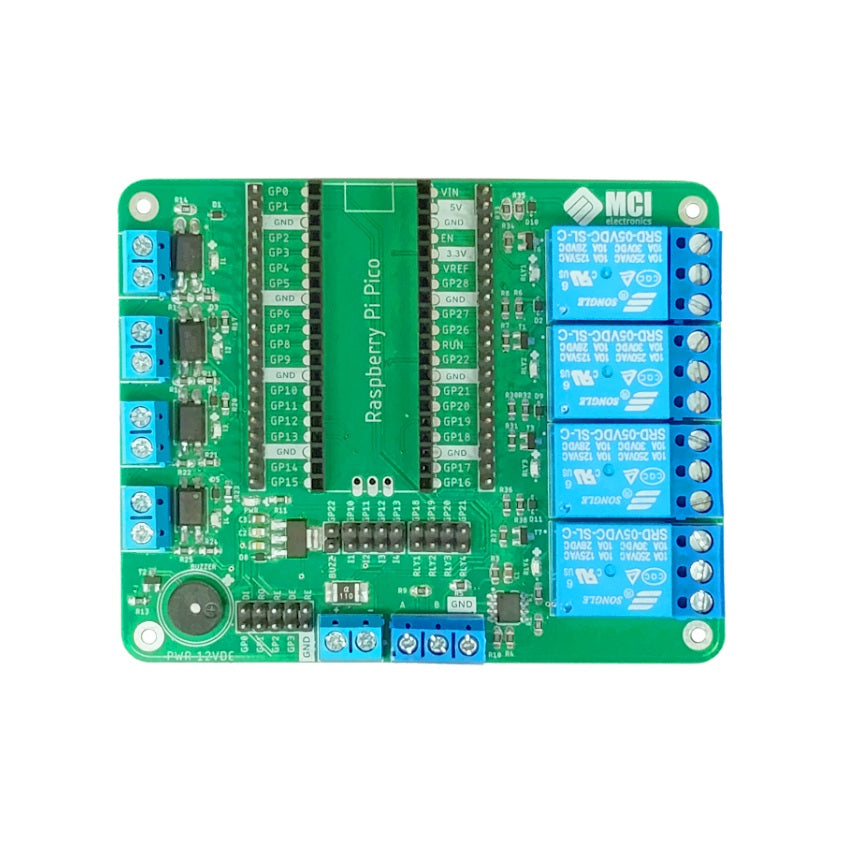

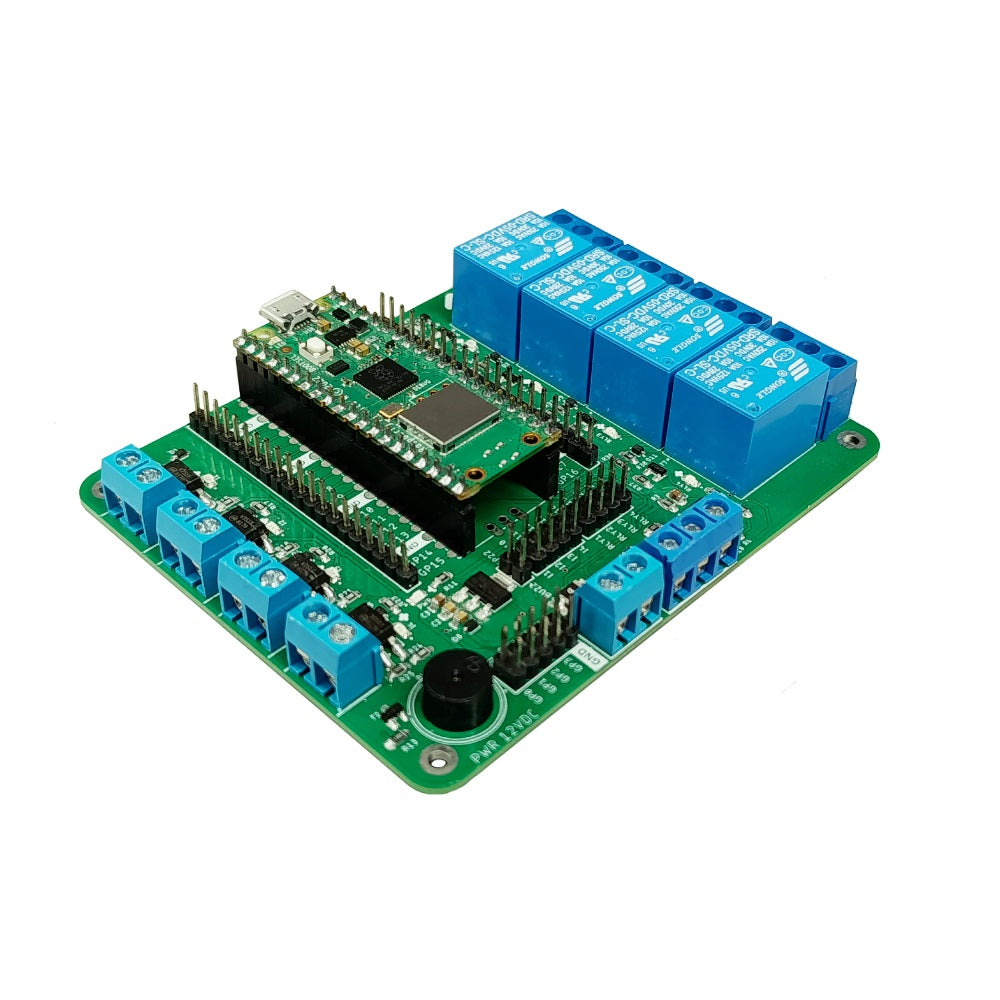

RPI Pico IO – Control y Automatización Industrial para Raspberry Pi Pico
La RPI Pico IO de MCI Electronics es una tarjeta de expansión diseñada para facilitar el control de cargas eléctricas y monitoreo de señales industriales utilizando Raspberry Pi Pico y compatibles. Su enfoque está orientado a proyectos de automatización, IoT, control industrial y domótica avanzada, donde se requiere aislamiento eléctrico, confiabilidad y un cableado ordenado.
Integra 4 relés de potencia, 4 entradas digitales aisladas mediante optoacopladores, comunicación industrial RS-485 mediante chip MAX485 y un zumbador integrado para alertas o señalización. Además, cuenta con un regulador interno que permite alimentación a 12 VDC, simplificando la integración en entornos industriales.
Su diseño incorpora headers estándar y adicionales estratégicamente ubicados, facilitando el acceso a los pines GPIO y mejorando la organización del cableado según las necesidades del proyecto.
Ideal para control industrial, telemetría, automatización, IoT profesional, domótica avanzada y sistemas embebidos.
Características principales:
- Compatible con Raspberry Pi Pico, Pico W, Pico 2 y Pico 2 W.
- 4 relés para control de cargas AC/DC.
- 4 entradas digitales aisladas por optoacopladores.
- Comunicación RS-485 integrada (MAX485).
- Zumbador integrado para alertas o notificaciones.
- Regulador interno 12V → 5V.
- Headers adicionales para cableado ordenado.
- Diseño robusto para aplicaciones industriales e IoT.
Compatibilidad:
- Raspberry Pi Pico.
- Raspberry Pi Pico W (WiFi).
- Raspberry Pi Pico 2.
- Raspberry Pi Pico 2 W.
Componentes integrados:
- 4 relés (hasta 250VAC / 30VDC – 10A máx.).
- 4 optoacopladores aislados (entradas digitales hasta 70V).
- Comunicación RS-485 (MAX485).
- Regulador interno 12V a 5V.
- Zumbador integrado.
Conexiones:
- Headers Raspberry Pi Pico.
- I1–I4 entradas digitales aisladas.
- RLY1–RLY4 salidas relé.
- BUZZ zumbador.
- Acceso GPIO GP0–GP22 y GP25–GP28.
- RS-485: DI, RO, RE, DE + bornes A, B y GND.
Alimentación:
- Entrada recomendada: 12 VDC.
Montaje:
- Agujeros para tornillos M2.5.
Documentación:
- Consulta la documentación completa del producto en nuestra Wiki.
