Pantalla OLED HAT 2.23″ para Raspberry Pi – SPI/I2C – Waveshare

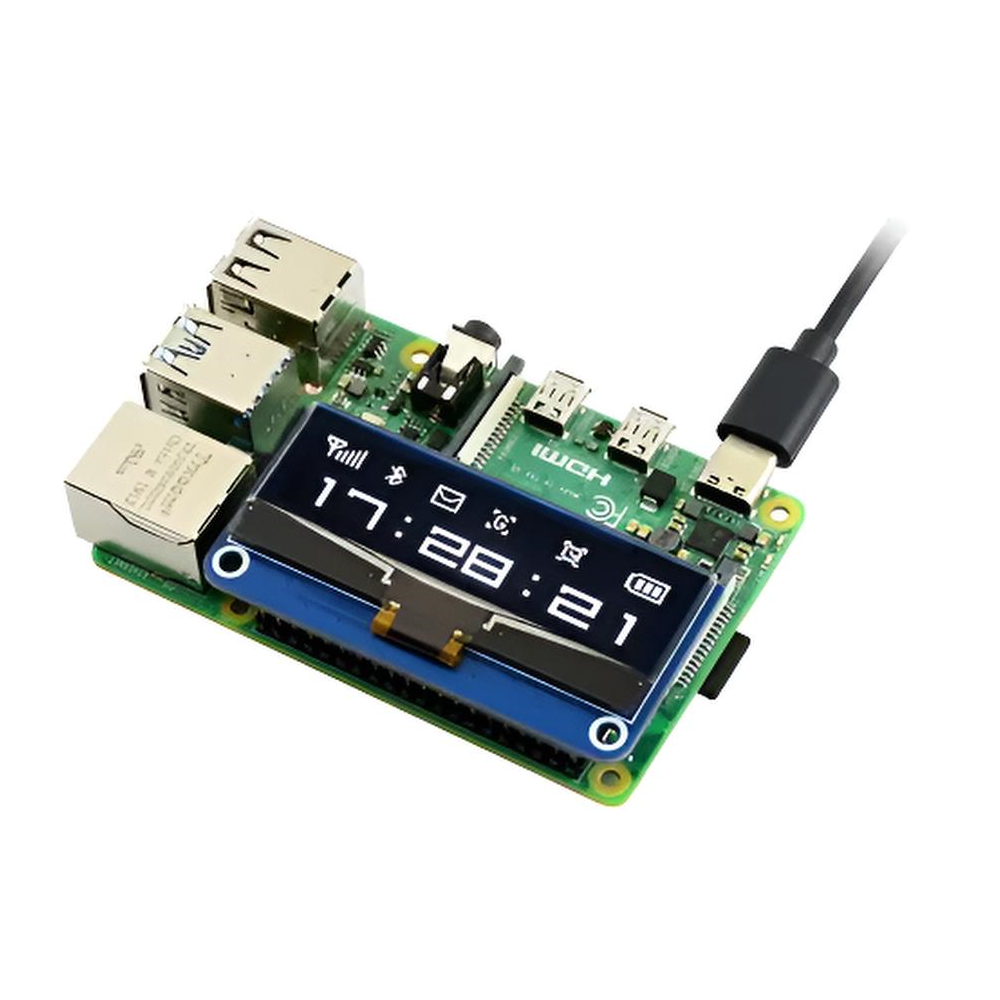

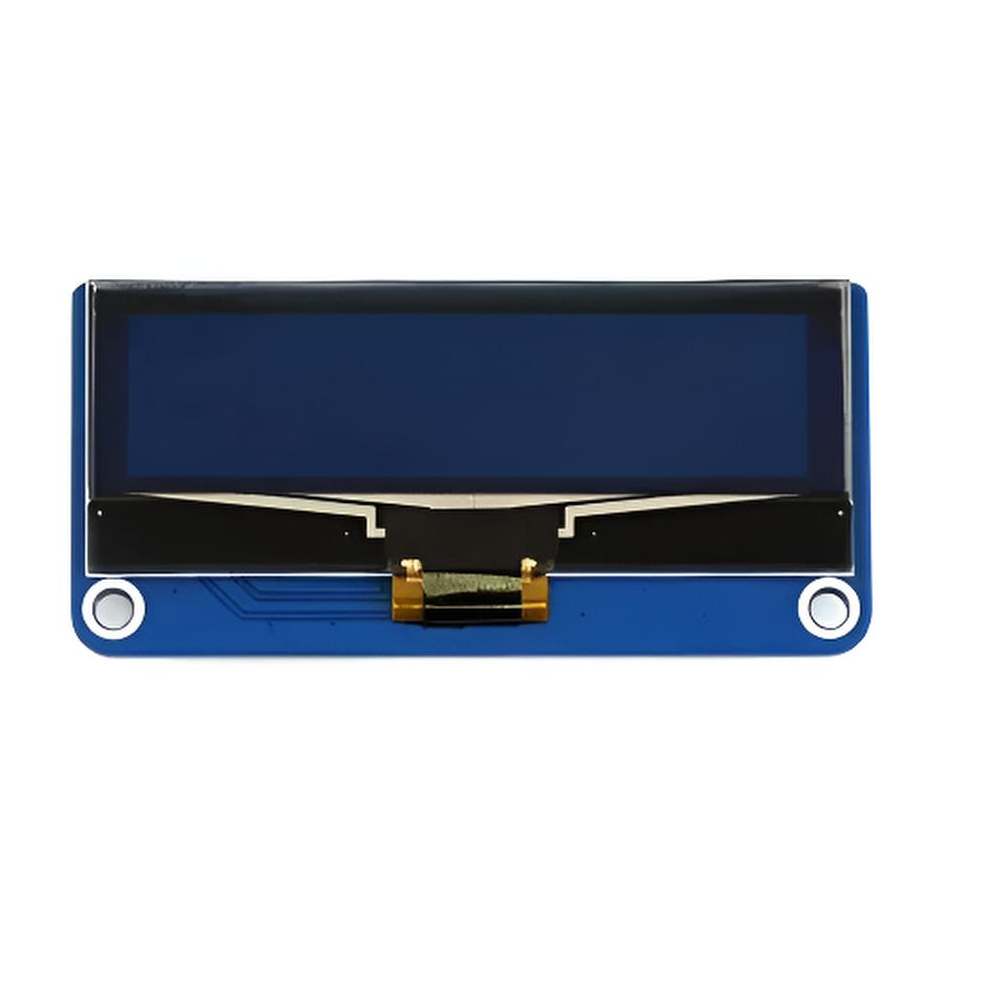

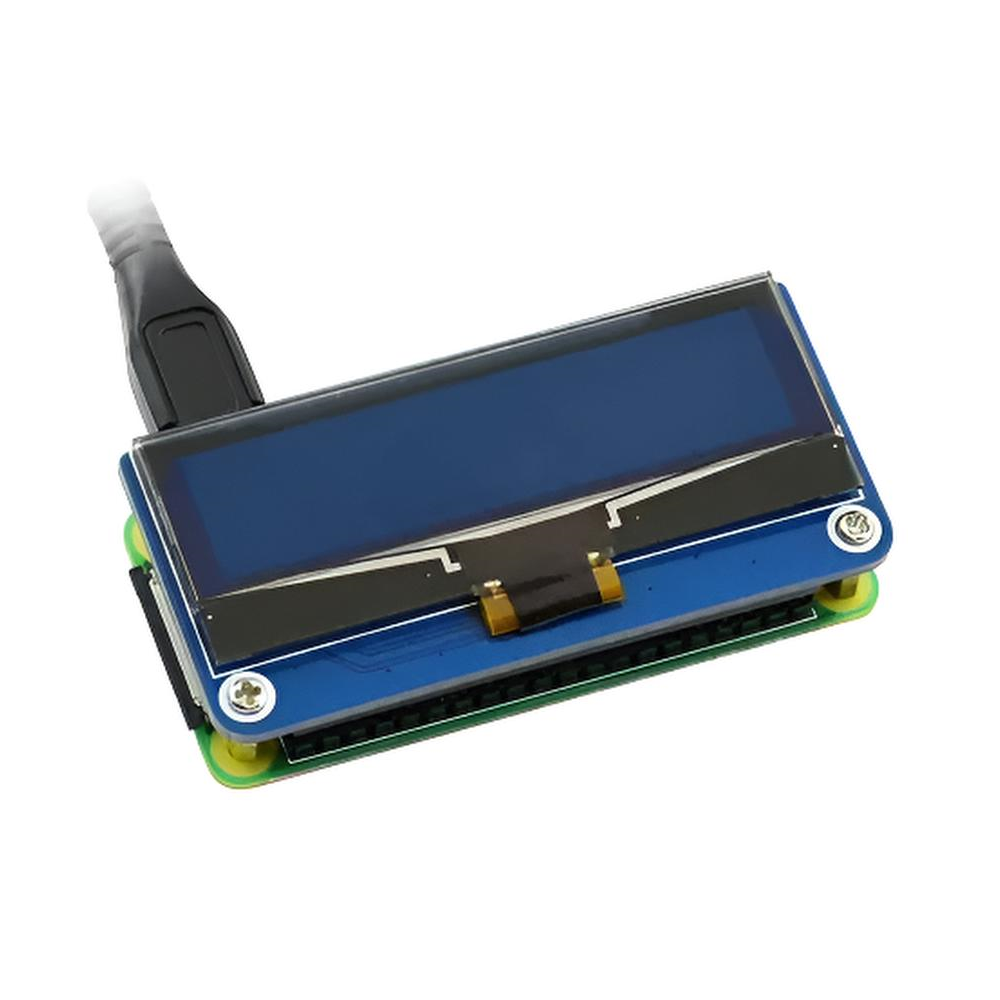

La Pantalla OLED HAT 2.23″ de Waveshare es un módulo de visualización monocromático diseñado para Raspberry Pi y otras plataformas de desarrollo. Gracias a su formato HAT con conector GPIO de 40 pines, puede instalarse directamente sobre la Raspberry Pi, proporcionando una pantalla compacta de 128 × 32 píxeles ideal para mostrar información del sistema, estados, menús, datos de sensores y aplicaciones IoT.
Utiliza el controlador SSD1305 y admite comunicación mediante SPI (por defecto) o I2C, ofreciendo una gran flexibilidad para integrarse con Raspberry Pi, Arduino, STM32, ESP32 y otros microcontroladores. Su tecnología OLED proporciona un excelente contraste, amplios ángulos de visión y un bajo consumo energético, sin necesidad de retroiluminación.
Características principales:
- Pantalla OLED monocromática de 2.23 pulgadas.
- Resolución de 128 × 32 píxeles.
- Controlador SSD1305 integrado.
- Comunicación mediante SPI o I2C.
- Compatible con Raspberry Pi mediante conector GPIO de 40 pines.
- También compatible con Arduino, ESP32, STM32 y otras plataformas.
- Alto contraste y excelente legibilidad.
- Amplio ángulo de visión superior a 160°.
- Bajo consumo de energía.
- Incluye ejemplos y librerías para Raspberry Pi y Arduino.
Especificaciones Técnicas:
| Especificaciones | Detalles |
|---|---|
| Tamaño de pantalla | 2.23 pulgadas |
| Resolución | 128 × 32 píxeles |
| Tecnología | OLED monocromática |
| Color de visualización | Blanco |
| Controlador | SSD1305 |
| Interfaz | SPI (predeterminada) / I2C |
| Voltaje de operación | 3.3 V / 5 V |
| Voltaje lógico | 3.3 V |
| Tamaño del área activa | 55.02 × 13.10 mm |
| Tamaño de píxel | 0.41 × 0.39 mm |
| Temperatura de operación | -40 °C a 70 °C |
| Ángulo de visión | Superior a 160° |
Dimensiones:

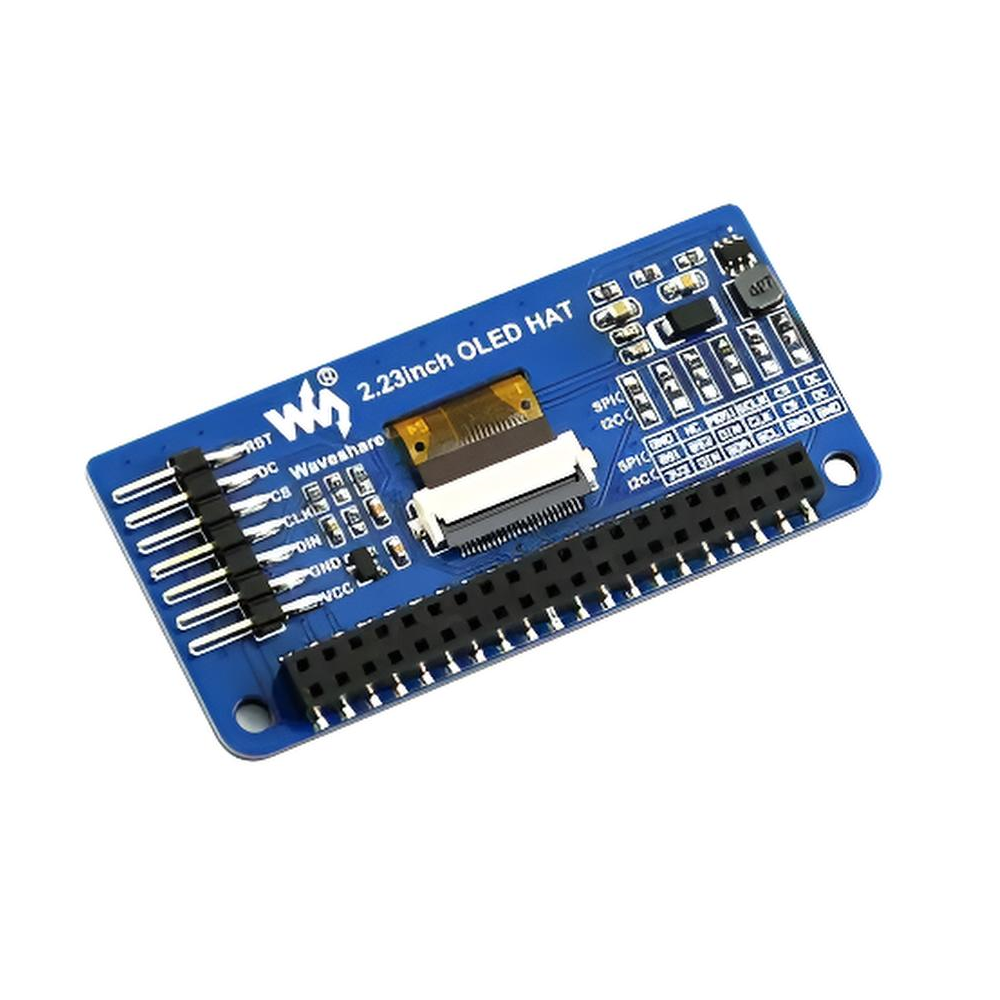

| PIN | Descripción |
|---|---|
| VCC | 3,3V/5V |
| GND | GND |
| DIN | Entrada de datos |
| CLK | Entrada de reloj |
| CS | Selección de chip (Baja activa) |
| DC | registro / Selección de datos (SPI) |
| RST | Reinicio (Bajo activo) |
Las modificaciones de hardware en comunicación I2C son las siguientes:
| Comunicación | BS1 | BS2 | DIN | CLK | CS | DC |
|---|---|---|---|---|---|---|
| SPI | GND | NC | MOSI | SCLK | CS | DC |
| 12C | 3V3 | DIN | SDA | SCL | GND | GND |
Compatibilidad:
Compatible con:
- Raspberry Pi Zero / Zero 2 W.
- Raspberry Pi 3.
- Raspberry Pi 4.
- Raspberry Pi 5.
- Raspberry Pi Compute Module.
- Arduino.
- ESP32.
- STM32.
- Otros microcontroladores con interfaz SPI o I2C.
