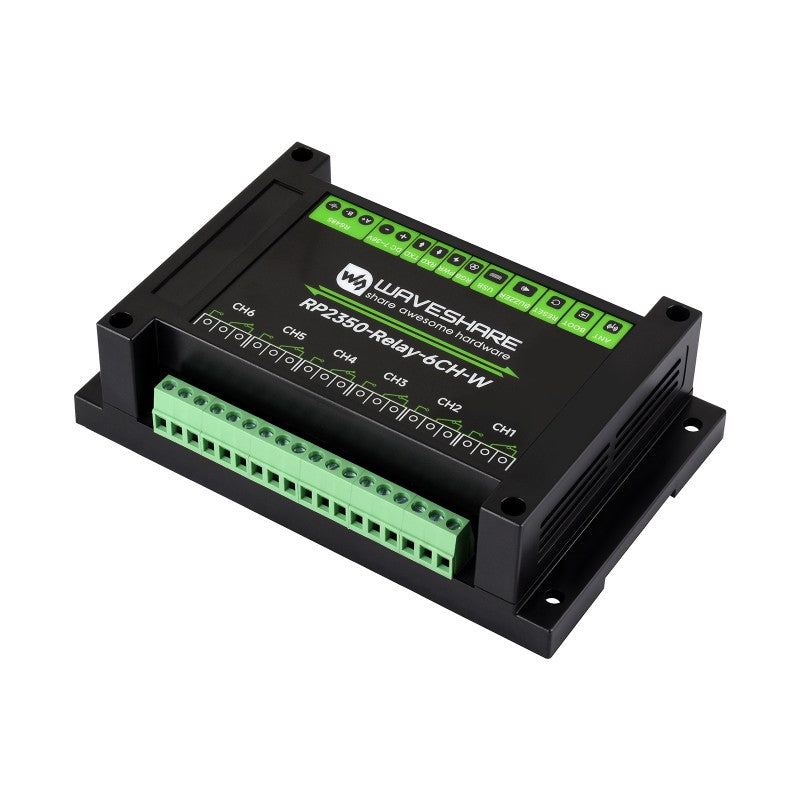

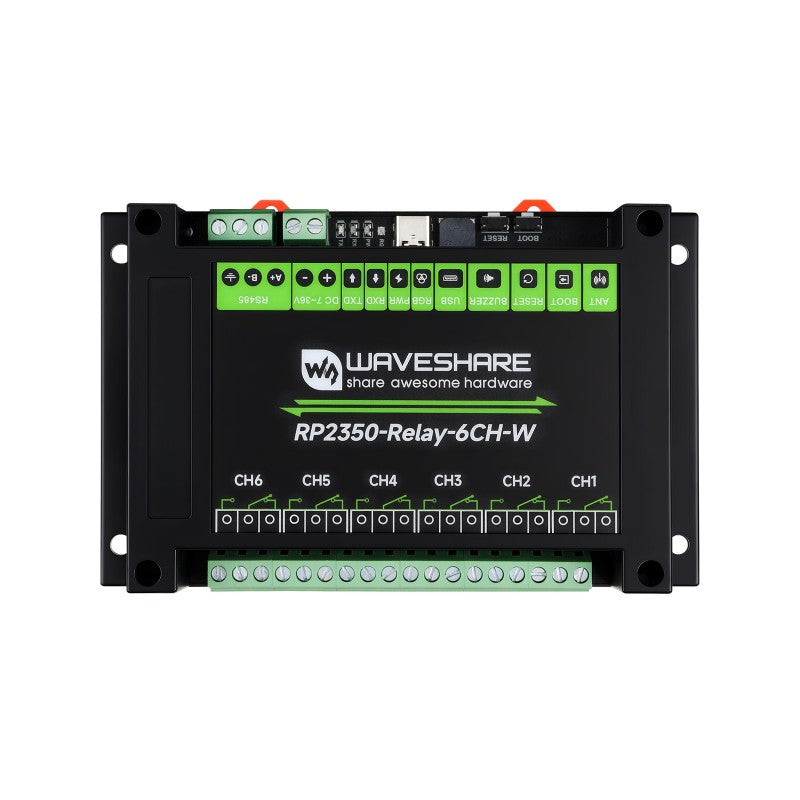

El RP2350 Relay 6CH-W de Waveshare es un módulo de relés industrial inteligente basado en el microcontrolador RP2350, diseñado para aplicaciones de automatización industrial, control remoto e IoT (IIoT). Integra 6 canales de relé, interfaz RS485 aislada y compatibilidad con expansión tipo Pico HAT, permitiendo desarrollar soluciones avanzadas de control y monitoreo.
Este módulo incorpora el potente RP2350B de doble núcleo (ARM Cortex-M33 + RISC-V Hazard3), ofreciendo alto rendimiento, seguridad y flexibilidad para proyectos embebidos profesionales. Además, cuenta con múltiples protecciones industriales, incluyendo aislamiento de señales mediante optoacopladores, protección contra sobretensiones y diseño anti-interferencias, asegurando un funcionamiento estable en entornos exigentes.
Esta versión incorpora WiFi y Bluetooth integrados, permitiendo control local mediante RS485 o control remoto mediante red inalámbrica, siendo ideal para automatización industrial, domótica avanzada, control de maquinaria y soluciones IIoT.
Módulo de relé industrial RP2350 de 6 canales.
Especificaciones Técnicas:
| Microcontrolador | RP2350B | |
|---|---|---|
| Comunicación inalámbrica | Wi-Fi de 2,4 GHz (802.11n), Bluetooth 5,2, BLE | |
| USB | Conector | USB Tipo-C |
| Suministro eléctrico | 5V | |
| Funciones | Fuente de alimentación, comunicación USB, descarga de firmware, etc. | |
| RS485 AISLADO | Conector | Terminal de tornillo |
| Control de dirección | Control automático por hardware | |
| Protección | Diodo TVS, protección contra sobretensiones y protección ESD | |
| Resistencia | Resistencia de coincidencia de 120R reservada a bordo, NC por defecto, habilitada mediante puente | |
| Interfaz ampliada | Conector integrado de 40 pines compatible con algunos HATs Raspberry Pi Pico, fácil de ampliar otras funciones como RTC / CAN / RS232 / LoRa / sensor, etc | |
| Relevo | Calificación de contacto | ≤10A 250VAC/30VDC |
| Canales de retransmisión | 6 | |
| Formulario de contacto | 1NO 1NC | |
| Aislamiento | Aislamiento del optoacoplador | |
| Indicadores LED | RGB | LED RGB de colores, soporta control programable para el color de la pantalla |
| PWR | Indicador de encendido rojo, se enciende cuando hay conexión USB y se detecta voltaje | |
| TXD | Indicador verde TX, se ilumina cuando el puerto RS485 envía datos | |
| RXD | Indicador azul RX, se ilumina cuando el puerto del dispositivo envía los datos de vuelta | |
| Fuente de alimentación Terminal de tornillo | Rango de voltaje | 7~36V |
| Apariencia | Recinto | Carcasa protectora de ABS montada en raíles |
| Dimensiones | 145 × 90 × 40 mm | |
Doble núcleo, doble arquitectura.
La capacidad única de doble núcleo y doble arquitectura de RP2350B permite a los usuarios elegir entre un par de núcleos Arm Cortex-M33 estándar de la industria, y un par de núcleos Hazard3 de hardware abierto, que ofrecen a los desarrolladores la oportunidad de experimentar con la arquitectura RISC-V en un sistema estable, Entorno bien apoyado.
Opcional para módulos Wi-Fi y Bluetooth.
Adopta el CYW43439 de Infineon, soporta red inalámbrica Wi-Fi 4 y Bluetooth 5.2.
Nota: Solo para la versión de módulos Wi-Fi.
Circuitos de protección de aislamiento múltiples a bordo.
Múltiples protecciones, más seguras y fiables.
Potencia de contacto del relé integrado hasta 10A 250VAC/30VDC. Controlando directamente electrodomésticos de 220VAC o dispositivos por debajo de 30VDC.
Nota: Solo la versión del módulo Wi-Fi soporta mando a distancia Wi-Fi.
Interfaz compatible Pico HAT integrada e interfaz RS485 para facilitar la expansión.
Interfaz RS485 aislada a bordo, para conectar a varios módulos o sensores industriales RS485 Modbus. Conector integrado de 40 pines compatible con algunos Raspberry Pi Pico HATs, para ampliar más funciones como RTC / CAN / RS232 / LoRa / sensor, etc.
SDK completo, recursos para desarrolladores y tutoriales para ayudarte a empezar fácilmente.

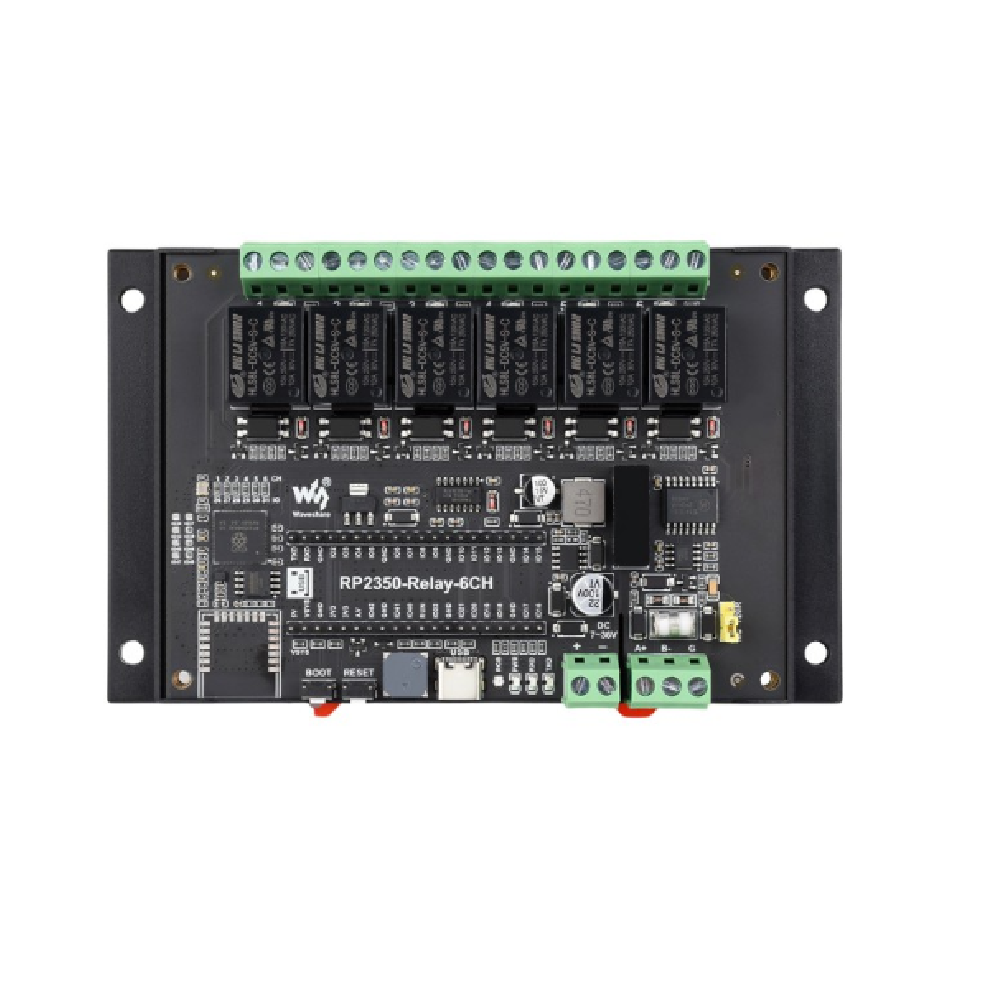

¿Qué hay a bordo?
- RP2350B: Diseño de doble núcleo y doble arquitectura, hasta 150 MHz de frecuencia de funcionamiento.
- Cabezal Raspberry Pi Pico HAT de 40 pines.
- Terminales de tornillo de relé para conectar con dispositivos de usuario
- Relés de calidad de 6 canales: Potencia de contacto por canal: ≤10A 250V CA o ≤10A 30V CC.
- El chip de aislamiento del optoacoplador evita interferencias de un circuito externo de alta tensión conectado al relé.
- El módulo de aislamiento de la fuente de alimentación proporciona un voltaje aislado estable, no necesita alimentación adicional para el terminal aislado.
- El chip de aislamiento digital evita interferencias de señales externas.
- El diodo TVS (Supresor de Tensión Transitoria) suprime eficazmente la tensión de sobretensiones y el pico transitorio en el circuito.
- Tubo de descarga de gases cerámicos.
- Jumper de resistencias compatibles RS485 Resistencia de coincidencia 120R reservada a bordo, habilitada mediante puente.
- Interfaz de bus RS485 para conectar dispositivos RS485 externos.
- Terminal de tornillo de la fuente de alimentación Soporta entrada de voltaje DC 7~36V de ancho.
- Indicadores LED PWR: indicador de potencia RXD: RS485 Indicador RX TXD: Indicador RS485 TX.
- WS2812 RGB LED.
- Conector tipo C para programación, USB 1.1 con soporte para dispositivo y host.
- Pulsador pasivo.
- Botón de REINICIO RP2350.
- Botón de arranque RP2350.
- Módulo 2 de radio Raspberry Pi soporta red inalámbrica Wi-Fi 4 y Bluetooth 5.2 (este módulo solo está incluido en la versión del módulo Wi-Fi).
Definición de pines:
Diseño de la carcasa:

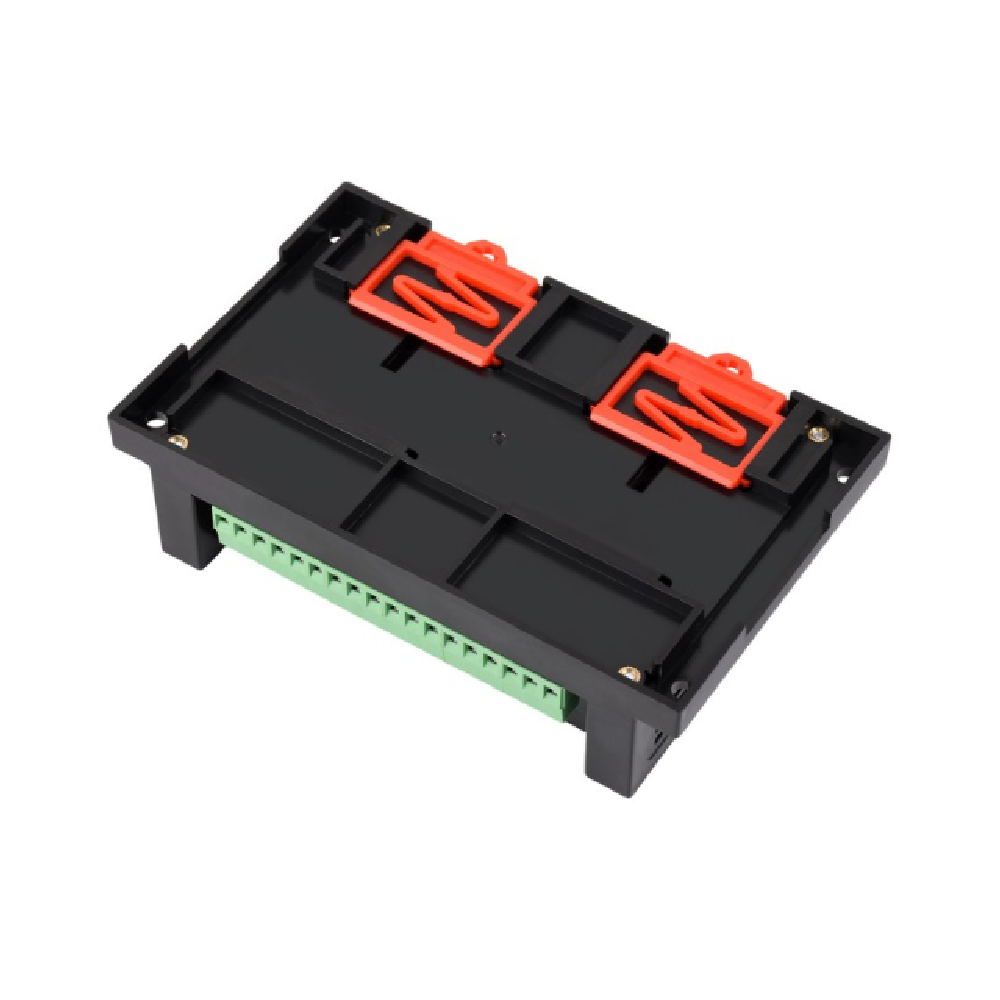

Caja de protección ABS con soporte de riel, fácil de instalar, segura de usar.
Dimensiones del esquema:
