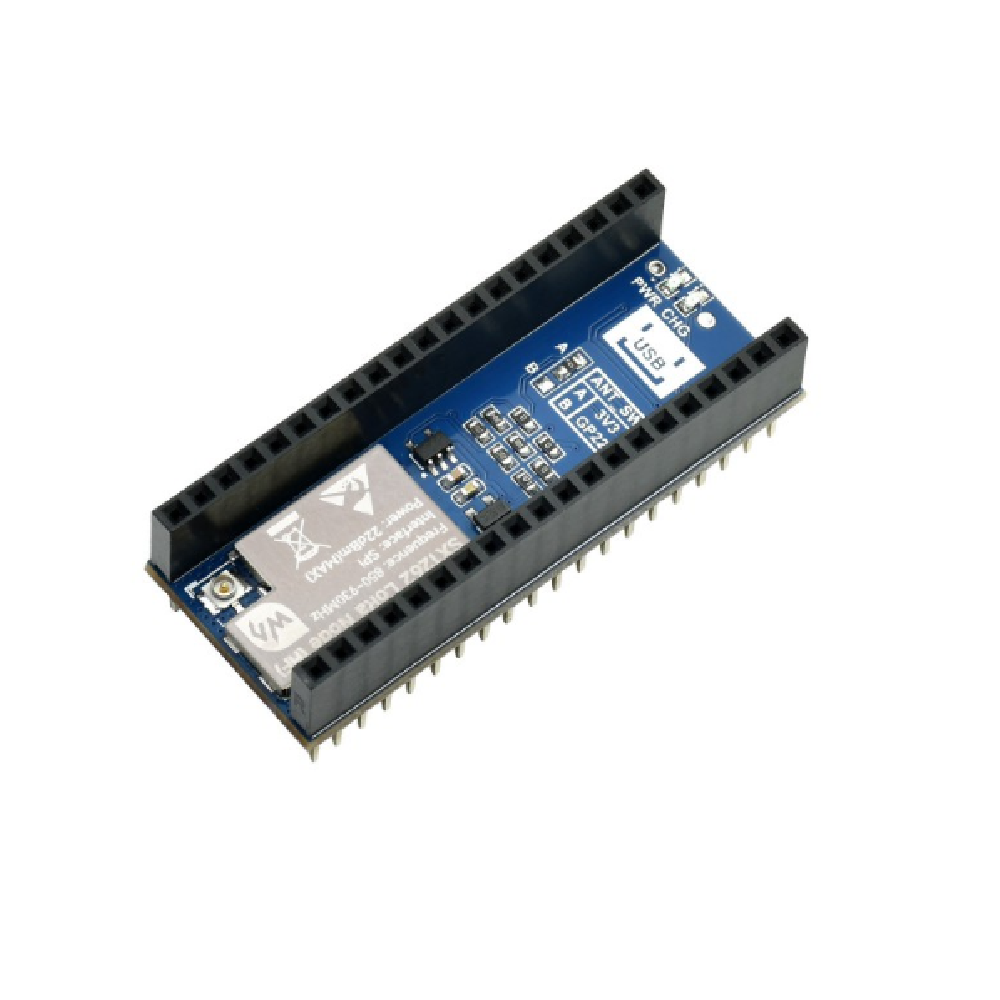

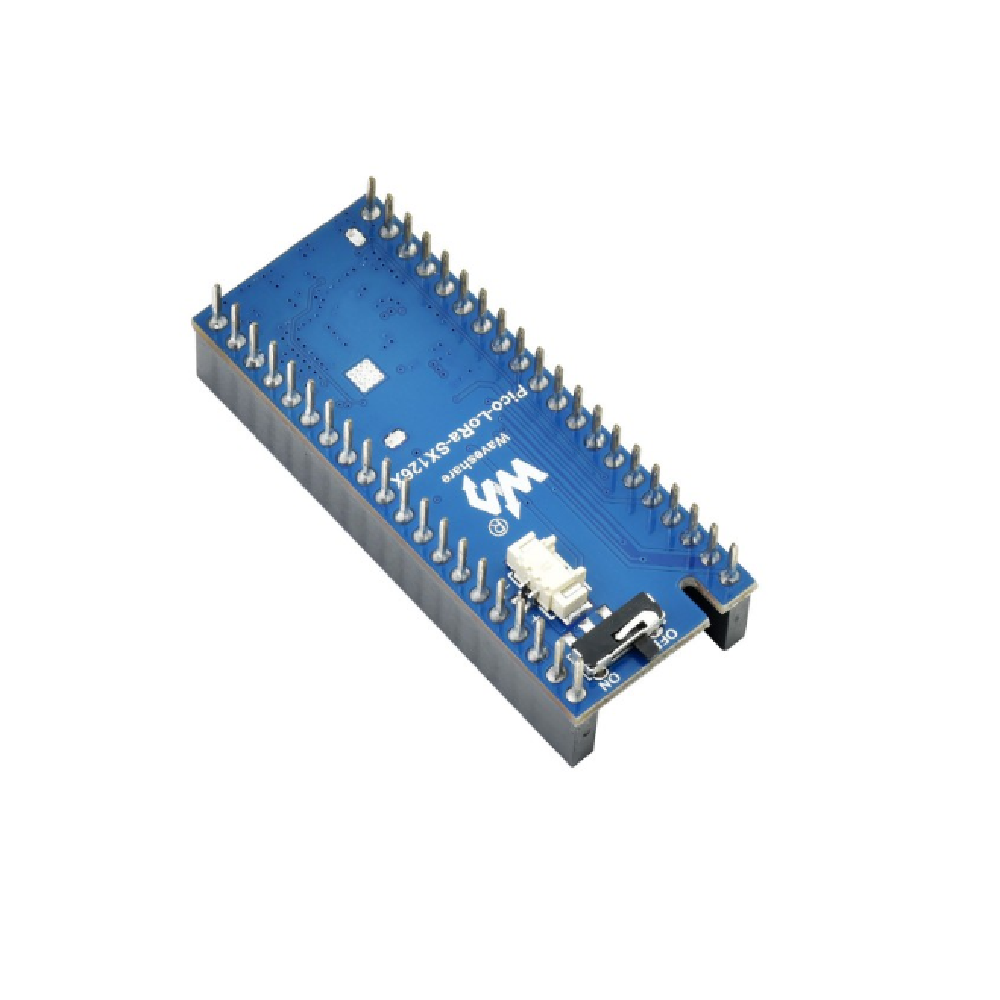

El Pico LoRa SX1262 868M de Waveshare es un módulo de comunicación inalámbrica LoRa de largo alcance, diseñado específicamente para integrarse con placas Raspberry Pi Pico. Basado en el chip SX1262, ofrece alta sensibilidad, bajo consumo y gran alcance, ideal para proyectos IoT y redes LPWAN.
Este módulo soporta el protocolo LoRaWAN, permitiendo conectarse a plataformas como TTN o ChirpStack mediante un gateway LoRa, facilitando el despliegue de soluciones IoT en la nube.
Gracias a su operación en la banda 868MHz (EU868), es perfecto para aplicaciones de baja potencia y larga distancia, como monitoreo remoto, sensores distribuidos y automatización industrial.
- Conector estándar Raspberry Pi Pico, compatible con placas de la serie Raspberry Pi Pico.
- Soporta el protocolo LoRaWAN, y existen diferentes bandas de frecuencia.
- Adopta un oscilador de cristal de compensación de temperatura activo, asegurando un funcionamiento estable a largo plazo en condiciones de temperatura extrema alta/baja.
- Soporta modulaciones FSK, GFSK, LoRa, un rendimiento antibloqueo sobresaliente y distancia de comunicación ultra larga.
- Conector de batería PH1.25 y controlador de recarga, permite conectar una batería de litio recargable.
- Alta sensibilidad de recepción (hasta -148dBm), potencia emisora programable (hasta 22dBm).
- Soporta detección de preámbulos, con CRC, hasta un motor de paquetes de datos de 256 bytes.
- Incluye recursos de desarrollo y manual (ejemplo en C).
Módulo de nodo LoRa SX1262.
Especificaciones Técnicas:
| Banda de frecuencia | 433M (410~525MHz) |
868M (863~870MHz) |
915M (902~930MHz) |
|---|---|---|---|
| RFID | SX1262 | ||
| Emisión de potencia | 22dBm | ||
| Corriente de emisión | 107mA@22dBm | 118mA@22dBm | |
| Corriente receptora | 5.3mA@125KHz | ||
| Modulación | LoRa/(G)FSK | ||
| Voltaje de funcionamiento | 3,3V | ||
| Bus de comunicación | SPI | ||
| Temperatura de funcionamiento | -40 ~ 85°C | ||
| Dimensiones | 21,00 × 52,00 mm | ||
Compatibilidad con los cabezales Raspberry Pi Pico.

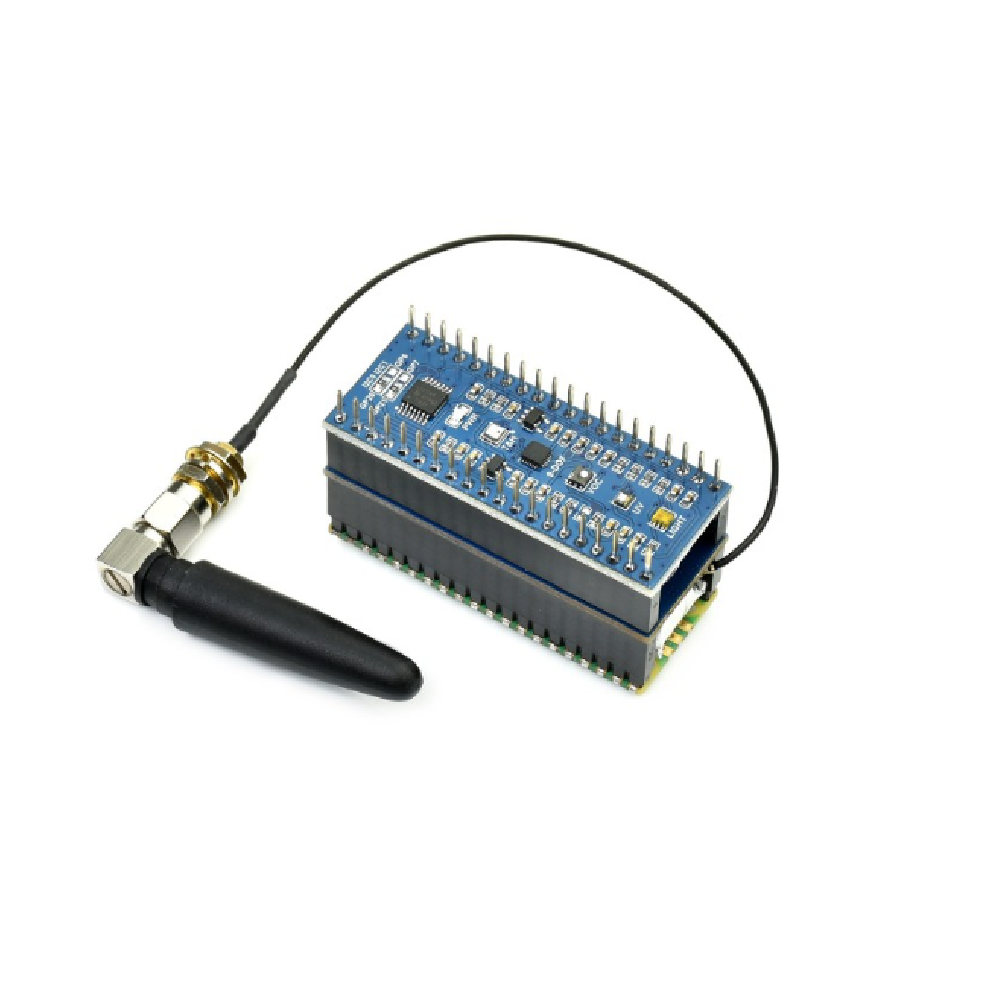

Conector de pin hembra integrado para acoplar directamente a Raspberry Pi Pico.

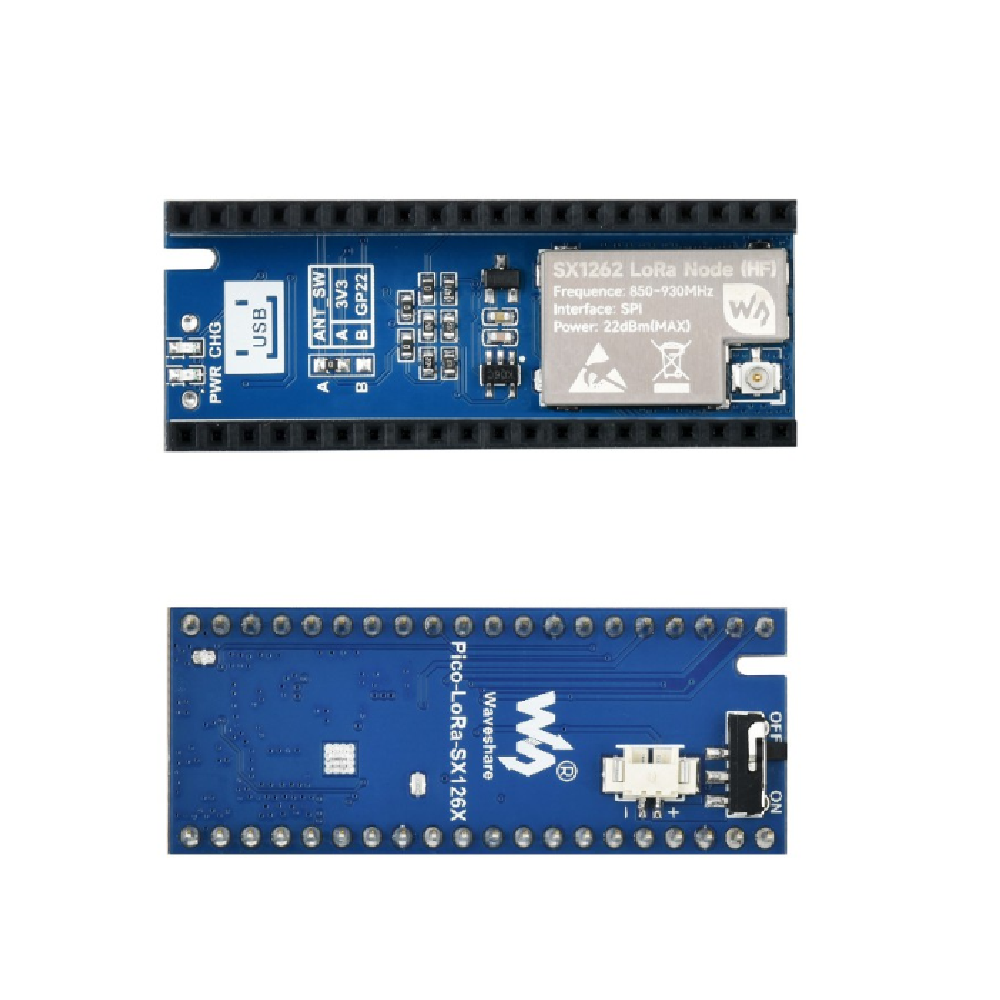

¿Qué hay a bordo?
- Cabecera Raspberry Pi Pico.
- Indicadores de estado PWR: indicador de potencia CHG: indicador de recarga
- Control del conmutador RF A: controlado por nivel B superior: controlado por GPIO22.
- MCP73831 recarga IC.
- Módulo SX1262.
- Conector de antena IPEX 1.
- Interruptor de encendido.
- Conector de batería PH1.25.
Definición de pinout:
Ejemplos de aplicación:
Control industrial, hogar inteligente y adquisición de datos.
Dimensiones del esquema:
