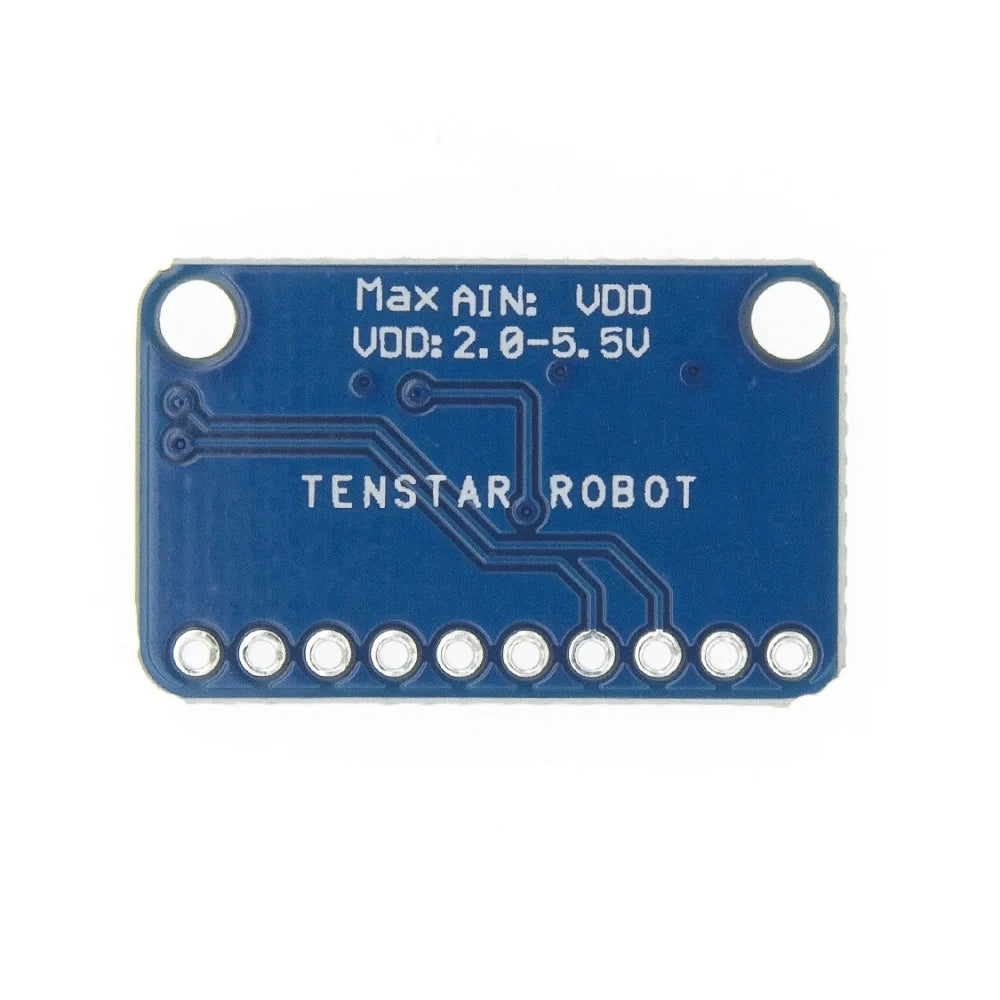

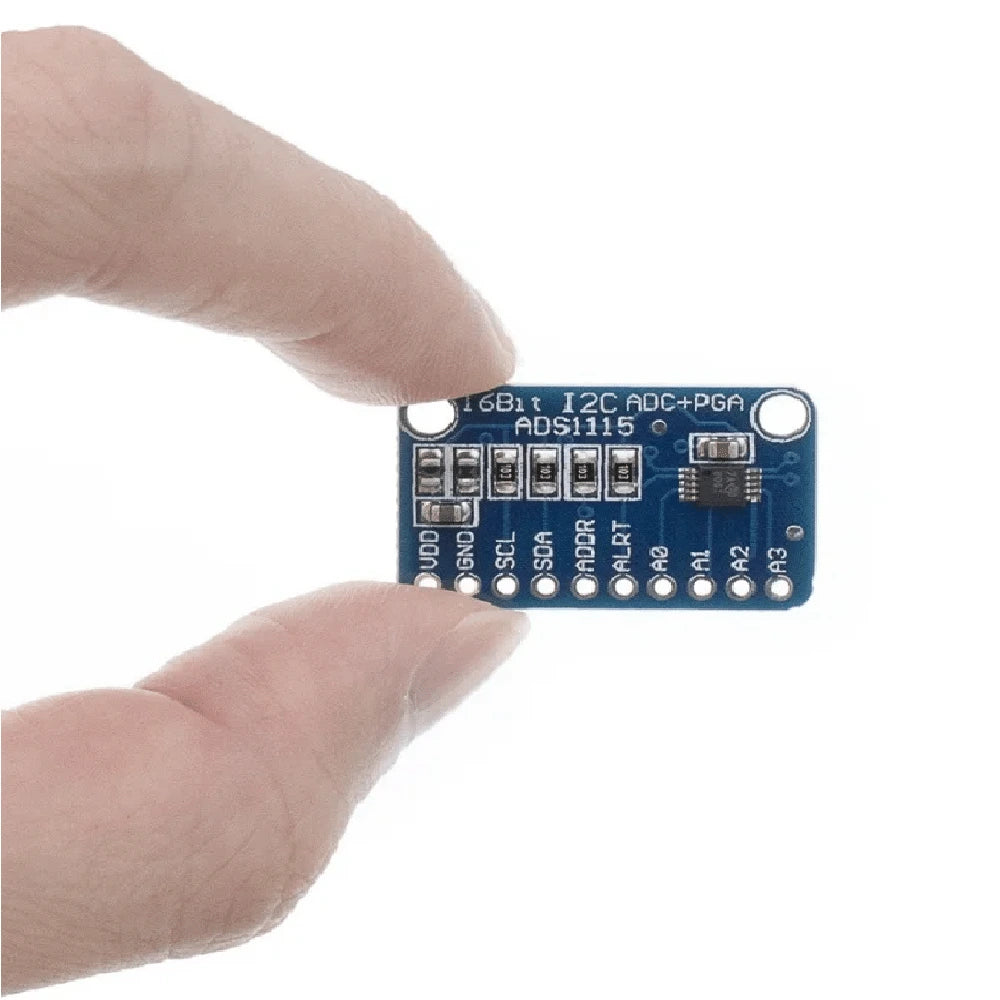

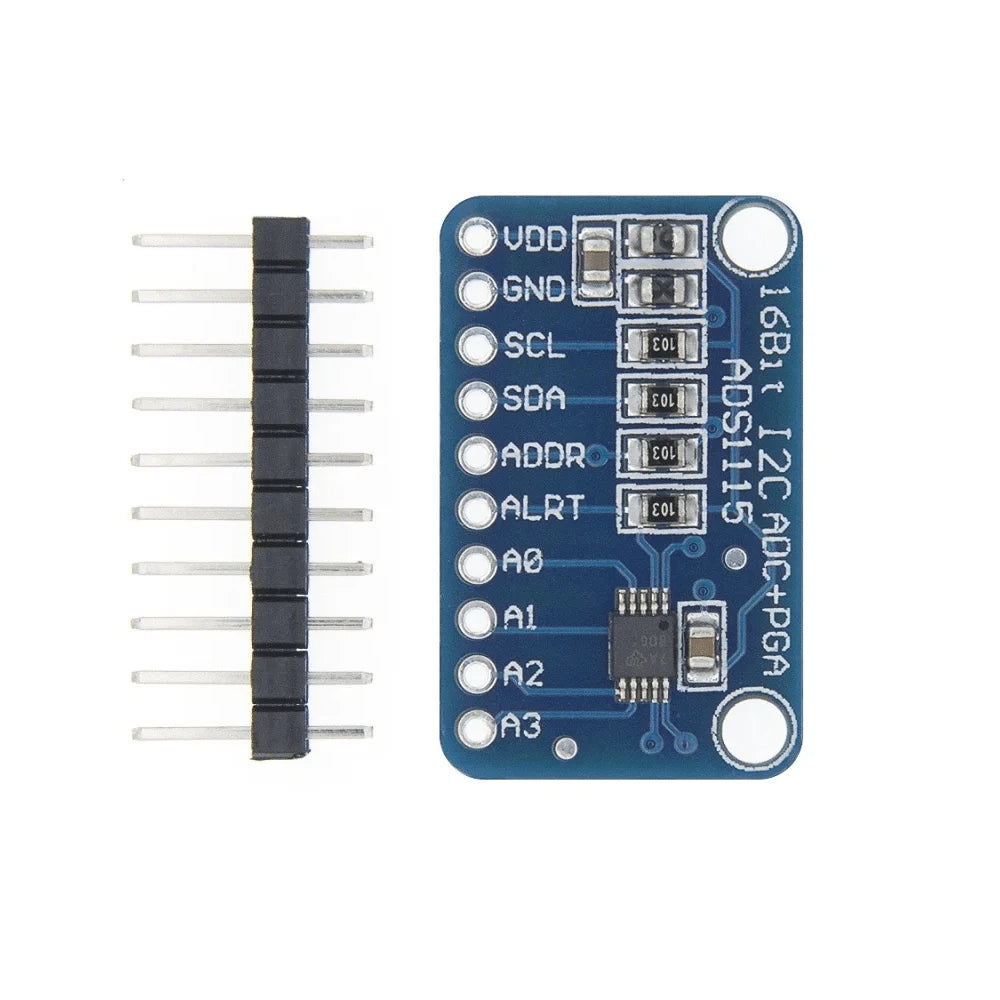

Este Módulo Convertidor Análogo Digital de 16 bits 4 Canales está basado en el integrado ADS1115, el cual permite entregar hasta 860 lecturas por segundo sobre el bus de comunicaciones I2C.
El ADS1115 puede ser configurado para usar los 4 canales de entrada que posee de forma independiente, o usarlos de a pares consiguiendo 2 canales diferenciales. Además, incluye un amplificador de ganancia programable de hasta x16 que permitirá leer señales pequeñas sobre el rango completo de trabajo.
Características:
• Módulo basado en el Circuito Integrado ADS1115.
• Voltaje de entrada: 2.0 – 5.5V.
• Voltaje de entrada de los canales: 0 – VDD.
• Consumo en modo continuo: 150 uA.
• Precisión ADC: 16 bits.
• Interfaz: I2C.
• Canales: 4 canales independientes o 2 entradas diferenciales.
• Modo de disparo único.
• Tasa de lectura de datos programable: entre 8sps y 860sps (sps: muestras por segundo).
• Direcciones I2C: 0x48 – 0x4B.
Documentos:
- Te recomendamos revisar el siguiente artículo
- Guía de inicio con Raspberry Pi
