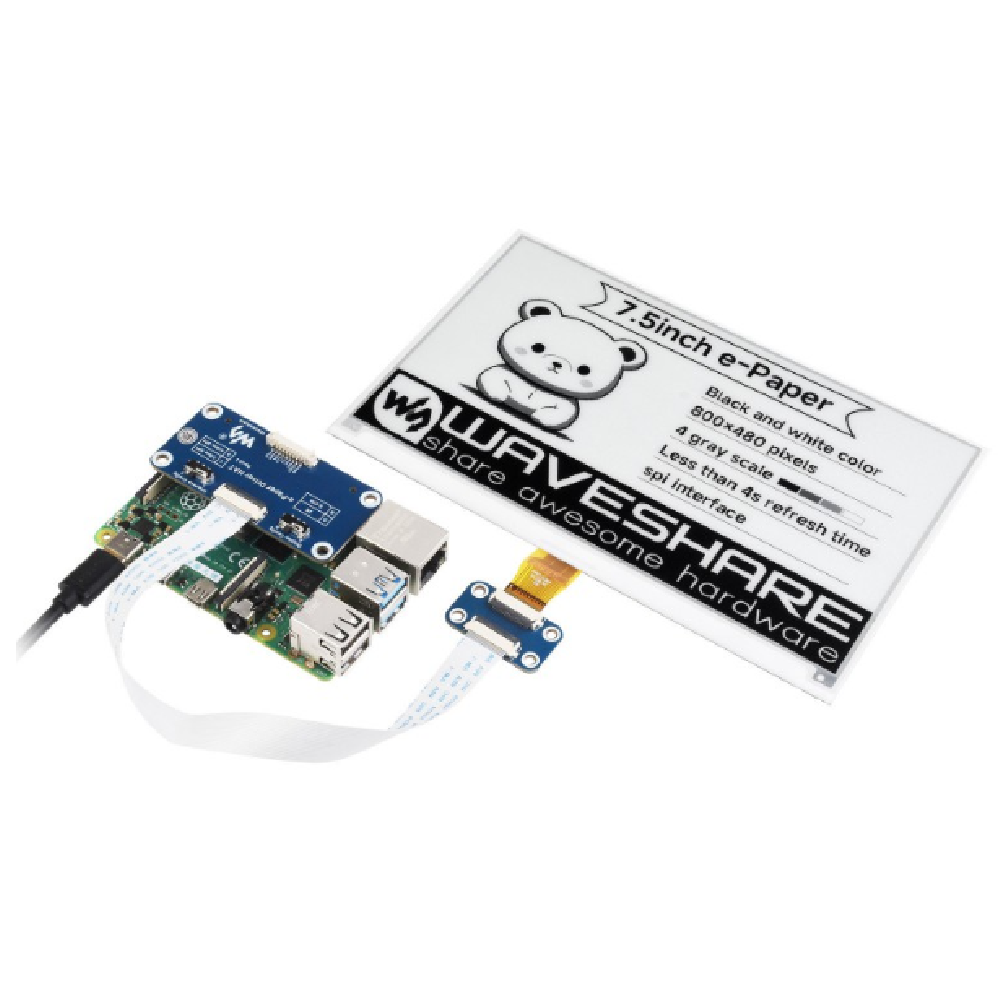

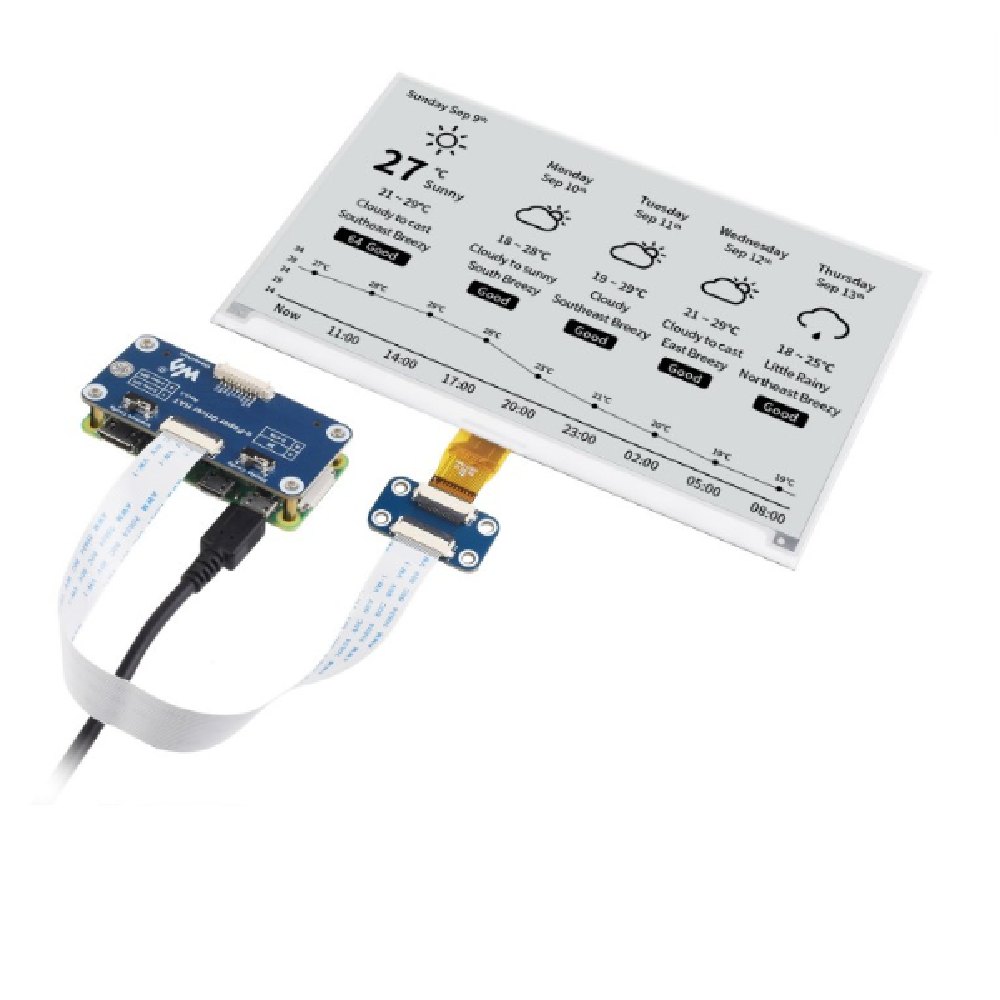

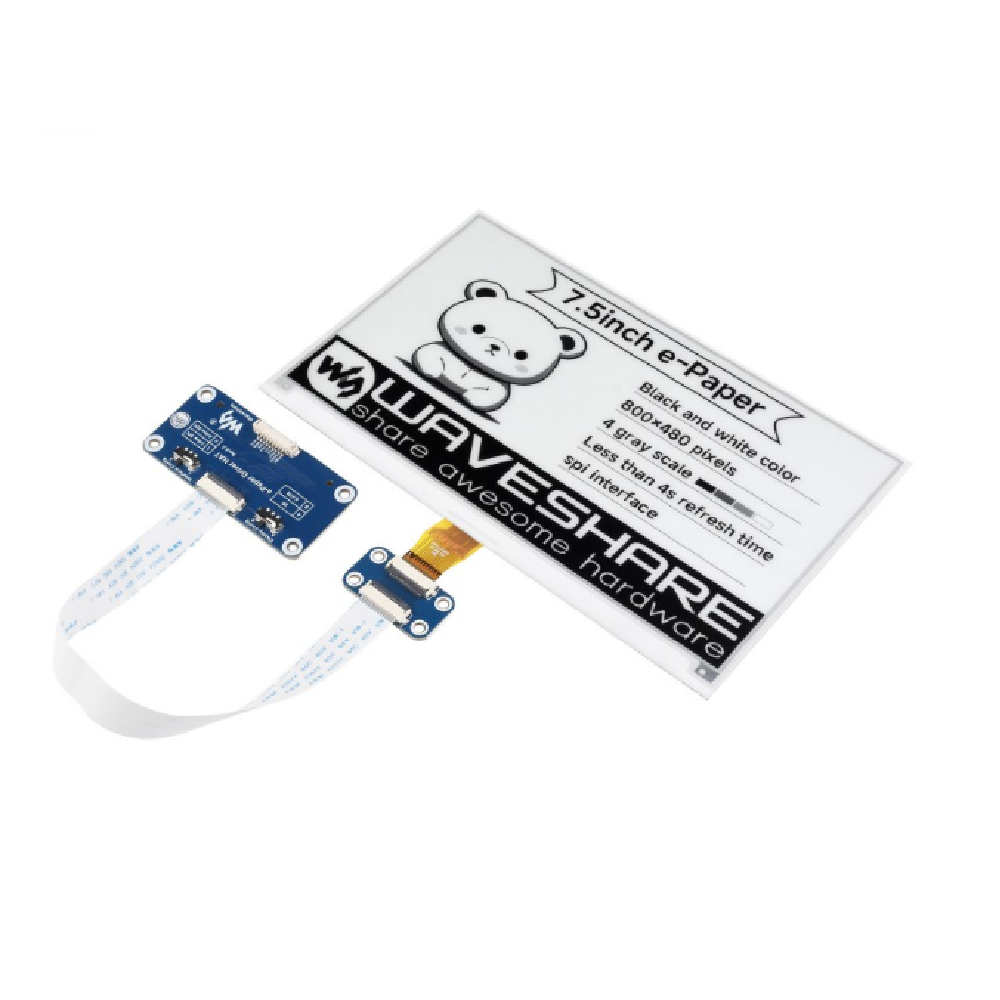

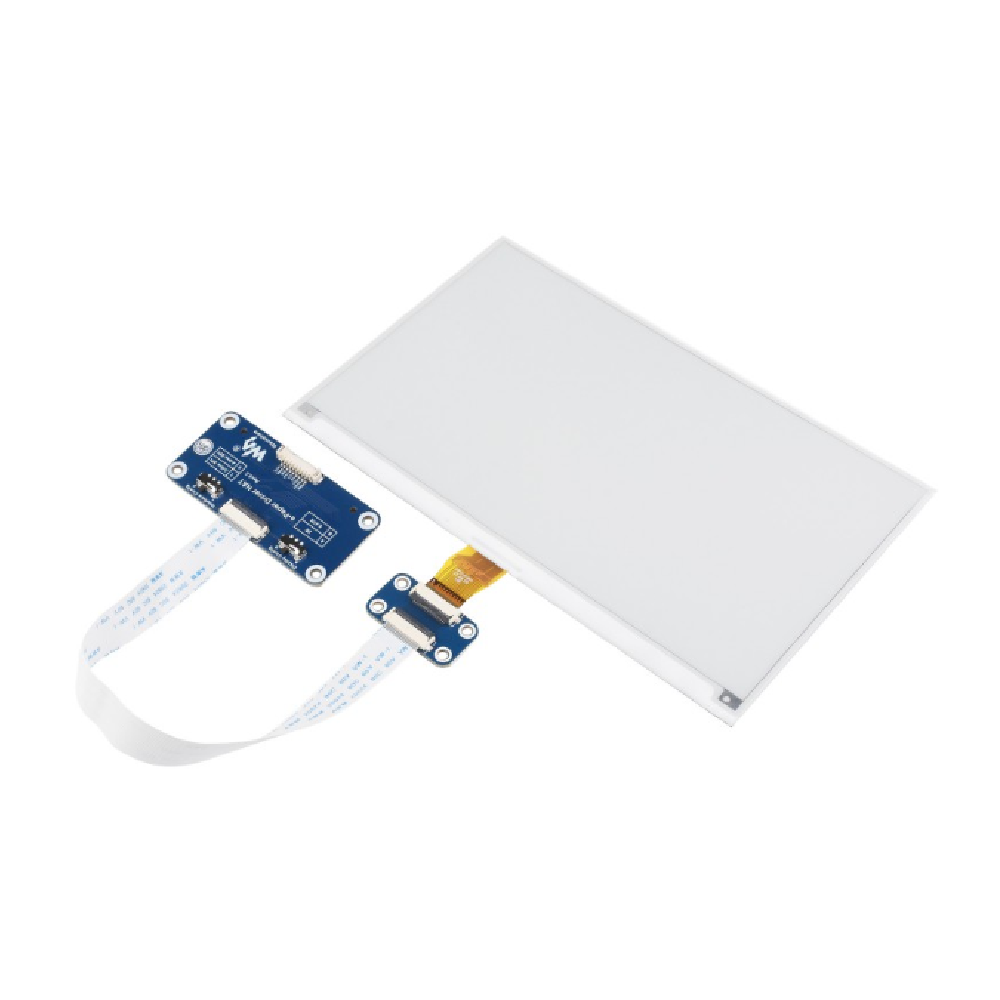

La 7.5inch e‑Paper HAT de Waveshare es una pantalla tipo tinta electrónica (e-Paper/E-Ink) de 7.5 pulgadas diseñada para funcionar con placas como Raspberry Pi y otros controladores mediante interfaz SPI.
Este tipo de pantalla emula la apariencia del papel impreso y mantiene la última imagen mostrada incluso sin energía, lo que la hace ideal para aplicaciones donde se requiere bajo consumo energético y legibilidad en ambientes con luz natural.
- Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga.
- Consumo de energía ultra bajo, básicamente solo se necesita para refrescar.
- Conector estándar de extensión GPIO de 40PIN para Raspberry Pi, soporta placas de la serie Raspberry Pi, Jetson Nano, RDK X3.
- Interfaz SPI, para conectar con placas controladoras como Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32, etc.
- Traductor de voltaje a bordo, compatible con MCUs de 3,3V / 5V.
- Incluye recursos de desarrollo online y manual (ejemplos para Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32).
Especificaciones Técnicas:
| Tensión de funcionamiento | 3,3V/5V | Color de pantalla | Negro, blanco |
|---|---|---|---|
| Interfaz | SPI de 3 hilos, SPI de 4 hilos | Escala de grises | 4 |
| Dimensiones del esquema | 170,2 × 111,2 mm | Tiempo completo de refresco | 4s |
| Tamaño de pantalla | 163,2 × 97,92 mm | Tiempo de refresco rápido | 1,5 |
| PITCH DE PUNTO | 0,205 × 0,204 mm | Tiempo parcial de refresco | 0,4 |
| Ángulo de visión | >170° | 4 Tiempo de refresco gris | 2.1 |
| RESOLUCIÓN | 800 × 480 píxeles | Potencia de refresco | 26,4 mW (tipo) |
| Corriente de espera | <0,01uA (casi ninguno) | ||
Ventajas del EINK:
La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización; el principio es: las partículas cargadas suspendidas en un fluido transparente se desplazan hacia los laterales de la microcápsula cuando se aplica el campo eléctrico, haciendo que la microcápsula se haga visible al reflejar la luz ambiental, igual que el papel impreso tradicional.
La pantalla de papel electrónico muestra claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y ofrece un ángulo de visión de casi 180°. Normalmente se utiliza como lector electrónico debido a su efecto similar al papel.
Compatible con placas de la serie Raspberry Pi, Jetson Nano y RDK X3.
Interfaz de control SPI integrada:
Para usar con otras placas controladoras como Raspberry Pi/Jetson Nano/STM32/Arduino.
| VCC | 3,3V/5V |
|---|---|
| GND | Campo |
| DIN | PIN SPI MOSI |
| CLK | PIN SPI SCK |
| CS | Selección de chip SPI, baja actividad activa |
| DC | Selección de datos / comandos (alto para datos, bajo para comando) |
| RST | Reinicio externo, baja actividad |
| OCUPADO | Salida en estado ocupado |
| PWR | Control de encendido/apagado |
Dimensiones del esquema:
