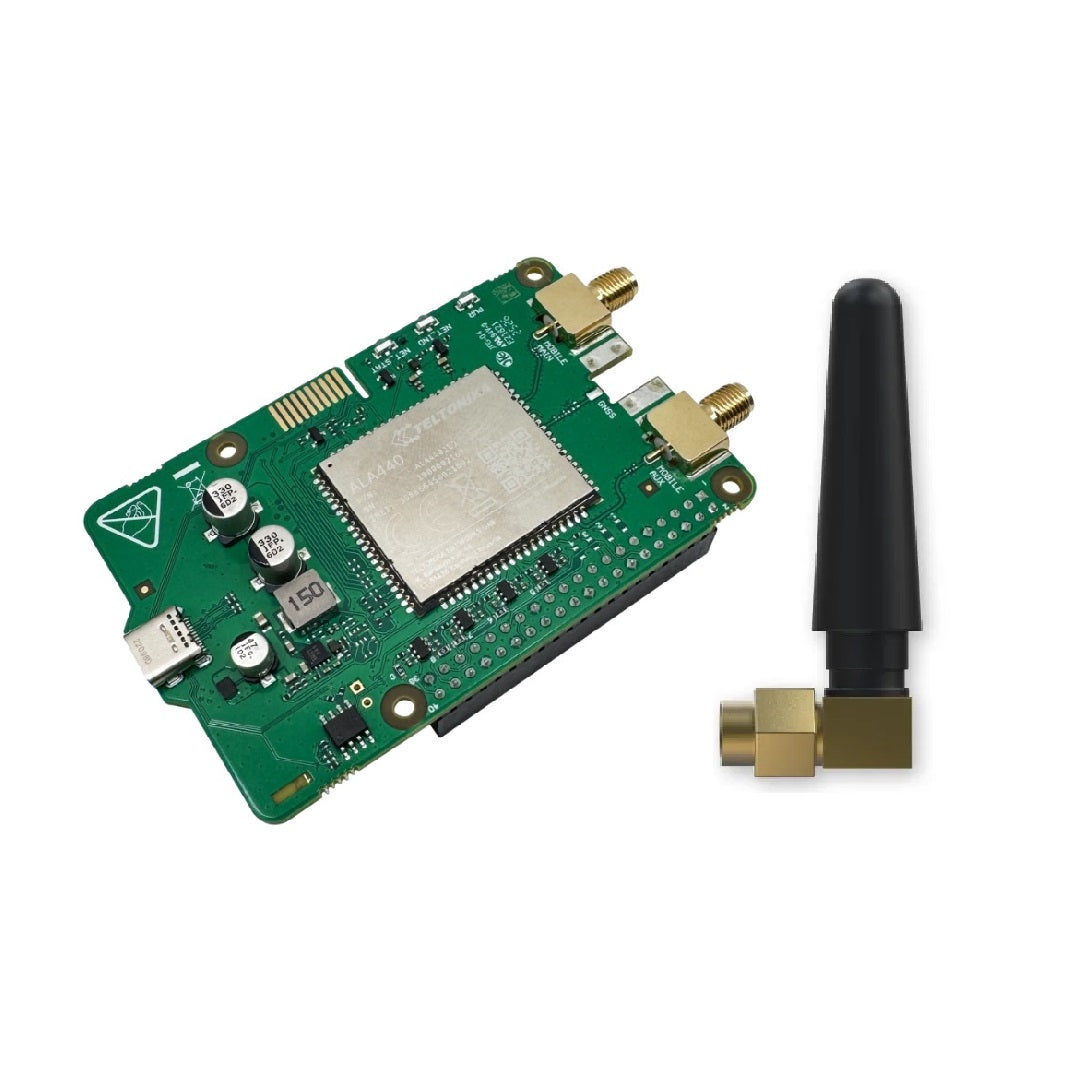

Este pack Inclye:
- 1 Teltonika CALYX Raspberry Pi HAT+ 4G LTE
- 1 Antena SMA Movil en Ángulo compatible con Teltonika CALYX

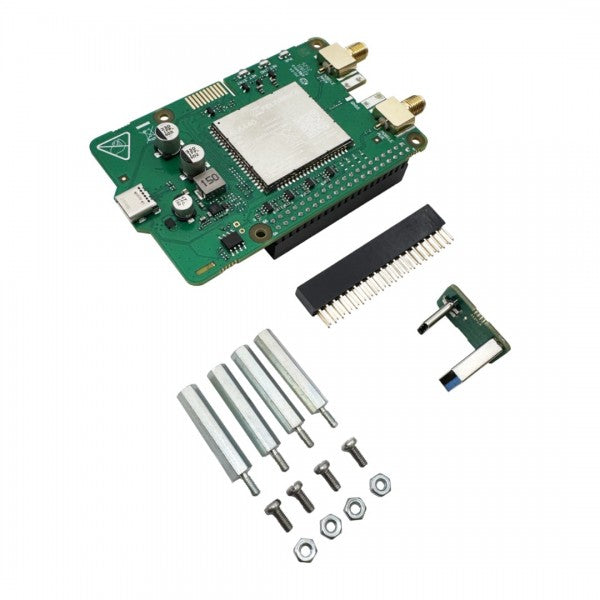

El Teltonika CALYX Raspberry Pi HAT+ está diseñado para proporcionar Internet móvil estable y continuo a sistemas embebidos, permite conectar tu Raspberry Pi incluso cuando el Wi-Fi o Ethernet no están disponibles o no son confiables.
Desarrollado para integrarse con equipos de Raspberry Pi Foundation, CALYX se instala directamente sobre la SBC, ahorrando espacio y logrando una instalación limpia y profesional. Además, incorpora funciones avanzadas como control del módem mediante GPIO y compatibilidad con audio PCM, ofreciendo una solución celular compacta y completa para integradores y desarrolladores.
Características principales:
- Factor de forma optimizado: montaje directo y seguro en Raspberry Pi 4 y 5.
- Control del módem por GPIO: permite encender, reiniciar y gestionar el módem fácilmente.
- Audio PCM mejorado: transmisión de audio clara y de baja latencia.
Características Técnicas:
Móvil:
- Calyx 4G / EBD021 Módulo móvil: 4G LTE-FDD (Cat. 4): 75 Mbps de descarga, 50 Mbps de carga; LTE-TDD (Cat. 4): 65 Mbps de descarga, 35 Mbps de carga; DC-HSPA+: 42 Mbps de descarga, 5,76 Mbps de carga; 3G: 384 kbps de descarga, 384 kbps de carga, 2G EDGE: 236,8 kbps de descarga, 236,8 kbps de carga, 2G GPRS: 85,6 kbps de descarga, 85,6 kbps de carga.
USB:
- Velocidad de datos: USB 2.0 – Calyx 4G / EBD021.
Conector GPIO de 40 pines :
- TECLA DE ENCENDIDO: Encendido/apagado del módem. Entrada digital, nivel lógico de 0 a 3,3 V, activo Alto. Para activar, utilice un pulso (≥500 ms).
- Reactivación del módem: Reactiva el módem desde el modo de suspensión. Entrada digital, nivel lógico de 0 a 3,3 V, activo Alto – Calyx 4G / EBD021.
- Reinicio del módem: Reinicia el módem. Entrada digital, nivel lógico de 0-3,3 V, activo alto.
Alimentación:
- USB tipo C: 5 VCC.
- Conector GPIO de 40 pines: En un conector de 40 pines, 5 VCC y 3,3 VCC.

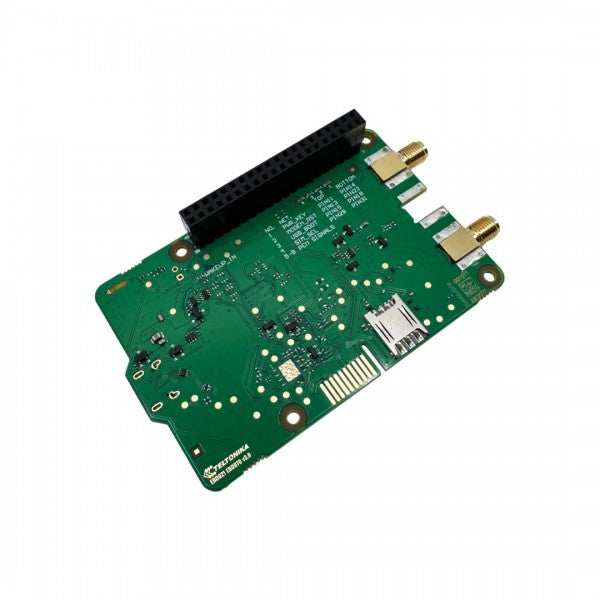

Interfaces físicas:
- LED de estado: 1 Alimentación, IND. DE RED, ESTADO DE RED.
- SIM: 1 Ranura para SIM (Nano SIM – 4FF), push-pull.
- Alimentación: En un conector de 40 pines/alimentación USB.
- USB: Receptáculo USB tipo C Calyx 4G / EBD021.
- Antenas: 4 SMA para móvil.
Especificaciones físicas:
- Peso: 57 g.
- Dimensiones: (56 x 23,11 x 100,8) mm.
Entorno de funcionamiento:
- Temperatura de funcionamiento: -40 °C a 75 °C.
Sistema de gestión remota RMS:
El Sistema de Gestión Remota de Teltonika Networks es una plataforma IoT todo en uno y fácil de usar que ofrece una forma sencilla de mantenerse al día con tu solución conectada. Es un software potente que permite el acceso remoto y la gestión de todas las redes Teltonika conectadas y dispositivos de terceros.
Base de conocimiento de la WIKI:
En nuestra extensa base de conocimientos de la Wiki puedes encontrar desde el firmware más reciente, escenarios de uso y registros de cambios hasta certificados y guías de primer inicio.
Casos de Uso:
Conectividad Raspberry Pi para la Gestión Remota de Señalización Digital:
Las pantallas interactivas de señalización digital de un centro comercial proporcionan a los visitantes información, contenido promocional, directorios de tiendas, eventos y ofertas especiales.
La gestión de tantas pantallas digitales en un centro comercial de gran tamaño requiere capacidades de gestión periférica robustas y fiables.
El Teltonika Calyx HAT+ para Raspberry Pi con Conexión Celular Integrada se monta perfectamente en el Pi 4 y 5. Cuenta con un diseño compacto que ahorra espacio y garantiza una conectividad Raspberry Pi preparada para el futuro para alertas en tiempo real y gestión remota.
¡Imprime en 3D una carcasa para tu Calyx!
Si estas utilizando Teltonika Calyx Raspberry Pi HAT+ en tu Raspberry Pi, esto te puede interesar. Teltonika ha lanzado una carcasa imprimible en 3D gratuita, diseñada específicamente para el Calyx HAT+, para que puedas proteger tu configuración de daños físicos como pines GPIO doblados o conectores expuestos.
El modelo está listo para imprimir con PLA estándar, no requiere hardware adicional y es totalmente personalizable mediante archivos STEP para tus propios despliegues.
Puedes descargar los archivos en la pestaña de Descargas y adicional más información de interés!

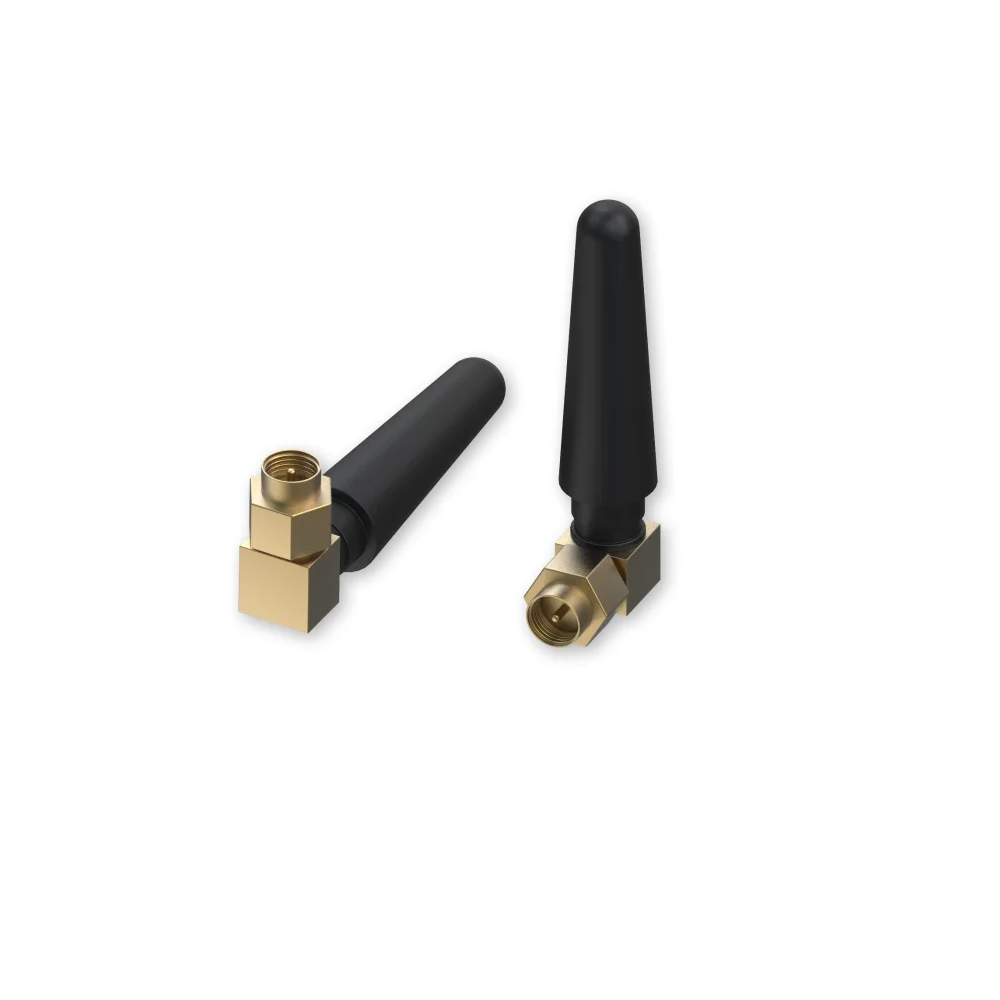

La Teltonika PR1US450 es una antena móvil compacta diseñada para mejorar la recepción y transmisión de señal en routers y gateways celulares. Gracias a su diseño angulado y tamaño reducido, es ideal para instalaciones donde el espacio es limitado, proporcionando una conexión más estable y confiable para aplicaciones IoT, M2M y redes industriales.
Su amplio rango de frecuencia de 700 a 2700 MHz permite compatibilidad con redes 2G, 3G, 4G LTE y algunas bandas 5G, mientras que su ganancia de 5 dBi contribuye a optimizar la calidad de la señal en entornos con cobertura variable. Incorpora un conector SMA macho para una instalación rápida y segura en equipos compatibles.
Características principales:
- Diseño compacto y angulado para espacios reducidos.
- Ganancia de hasta 5 dBi para mejorar la recepción de señal.
- Rango de frecuencia: 700 – 2700 MHz.
- Polarización lineal vertical.
- Conector SMA macho.
- Impedancia de 50 Ω.
- Baja relación VSWR ≤ 1.8 para un mejor rendimiento de RF.
- Compatible con routers y gateways industriales Teltonika.
| Características | Especificaciones |
|---|---|
| Modelo | PR1US450 |
| Tipo de antena | Móvil compacta angulada |
| Frecuencia | 700 – 2700 MHz |
| Ganancia | 5 dBi |
| Polarización | Lineal (vertical) |
| Impedancia | 50 Ω |
| VSWR | ≤ 1.8 |
| Conector | SMA macho |
| Dimensiones | 50 x 17 mm aprox. |
| Color | Negro |
Compatible con una amplia gama de routers y gateways Teltonika de las series RUT, TRB y TRM, ofreciendo una solución simple y efectiva para mejorar la conectividad celular en aplicaciones profesionales.
