El Sensor Ambiental HAT está diseñado para Raspberry Pi, con recursos integrados como sensor de luz ambiental, sensor de COV, sensor IR/UV, giroscopio, acelerómetro, magnetómetro, barómetro, sensor de temperatura y humedad, entre otros. Utiliza el simple bus I2C para comunicarse con Raspberry Pi.
El Sensor Ambiental HAT le da a Raspberry Pi la capacidad de recopilar datos ambientales como temperatura y humedad, presión del aire, intensidad de luz ambiental, COV, rayos IR, rayos UV, etc. También puede usarse para construir un robot capaz de detectar movimiento y orientación.
- Cabecera estándar de extensión GPIO de 40pins para Raspberry Pi soporta placas de la serie Raspberry Pi.
- Sensor digital TSL25911FN luz ambiental integrado para medir luz infrarroja y visible.
- Sensor BME280 a bordo, para medir temperatura, humedad y presión del aire.
- Sensor de movimiento ICM20948 a bordo, acelerómetro, giroscopio y magnetómetro.
- Sensor LTR390-UV-1 a bordo, para medir rayos UV.
- Sensor SGP40 a bordo, para detectar COV ambientales.
- El bus I2C permite obtener datos simplemente usando dos cables.
- Incluye recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32).
HAT de sensor ambiental para Raspberry Pi:
Especificaciones Técnicas:
| TSL25911FN sensor digital de luz ambiental | |
|---|---|
| Dirección I2C | 0x29 |
| Alcance efectivo | 0~88000Lux |
| Sensor de temperatura, humedad y presión del aire BME280 | |
| Dirección I2C | 0x76 |
| Detección de temperatura | -40 ~ 85°C (resolución de 0,01°C, precisión ±1°C) |
| Detección de humedad | 0~100% HR (resolución 0,008% HR, ±3% de precisión HR, tiempo de respuesta de 1s y ≤2% de retardo HR) |
| Detección de presión atmosférica | 300~1100hPa (resolución de 0,18Pa, ±1hPa de precisión) |
| ICM20948 sensor de movimiento (9-DOF: acelerómetro de 3 ejes, girocrope de 3 ejes, magnetómetro de 3 ejes) |
|
| Dirección I2C | 0x68 |
| Resolución del acelerómetro | 16 bits |
| Rango del acelerómetro (configurable) | ±2, ±4, ±8, ±16g |
| Resolución del giroscopio | 16 bits |
| Alcance del giroscopio (configurable) | ±250, ±500, ±1000, ±2000°/seg |
| Resolución del magnetómetro | 16 bits |
| Rango de magnetómetros | ±4900μT |
| Sensor UV LTR390-UV-1 | |
| Dirección I2C | 0x53 |
| Longitud de onda de respuesta | 280nm - 430nm |
| Sensor de COV SGP40 | |
| Dirección I2C | 0x59 |
| Rango de medición | 0 ~ 1.000 ppm equivalente a etanol |
| Condición límite | < equivalente de etanol de 0,05 ppm O < punto de concentración preestablecido del 10 % (debería prevalecer el más grande) |
| Tiempo de respuesta | < 10 s (tau 63 %) |
| Hora de inicio | < 60 s |
| Soporte de compensación de humedad integrado | |

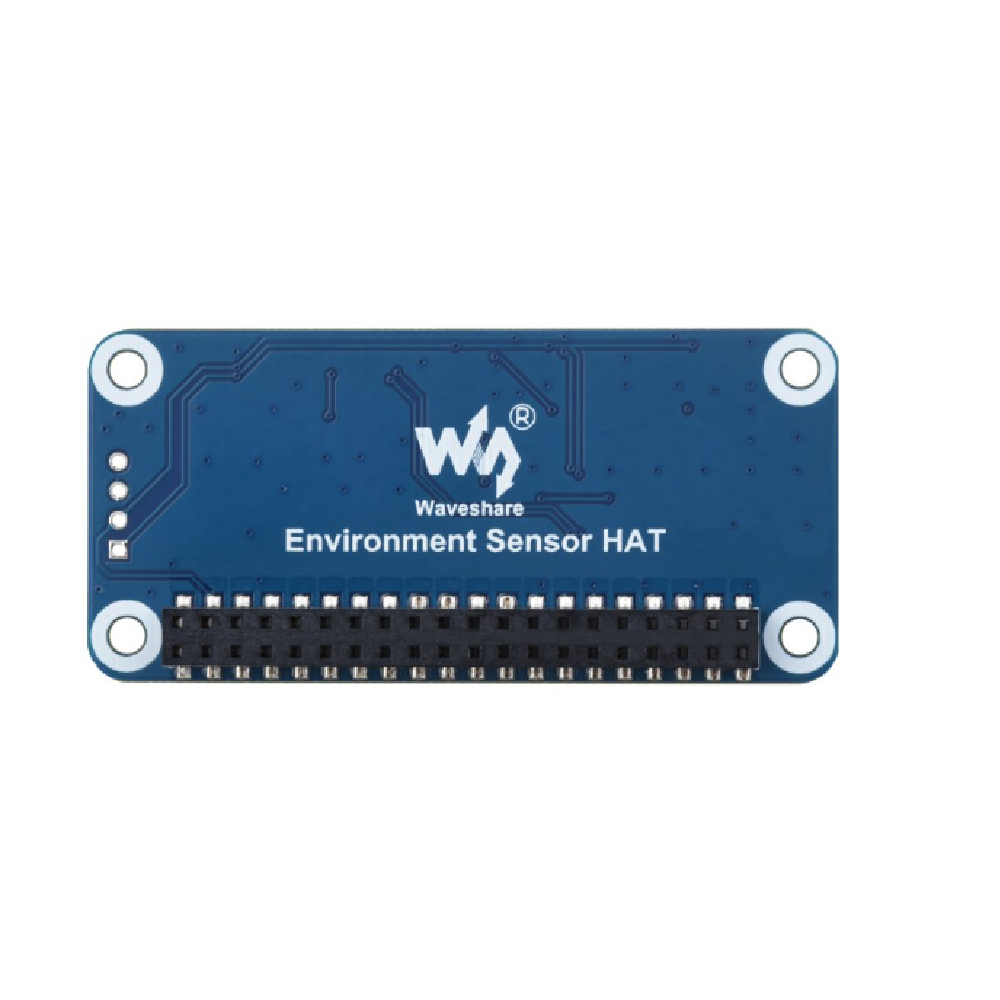

Conector GPIO estándar Raspberry Pi de 40 pines, personalizado para placas de la serie Raspberry Pi.

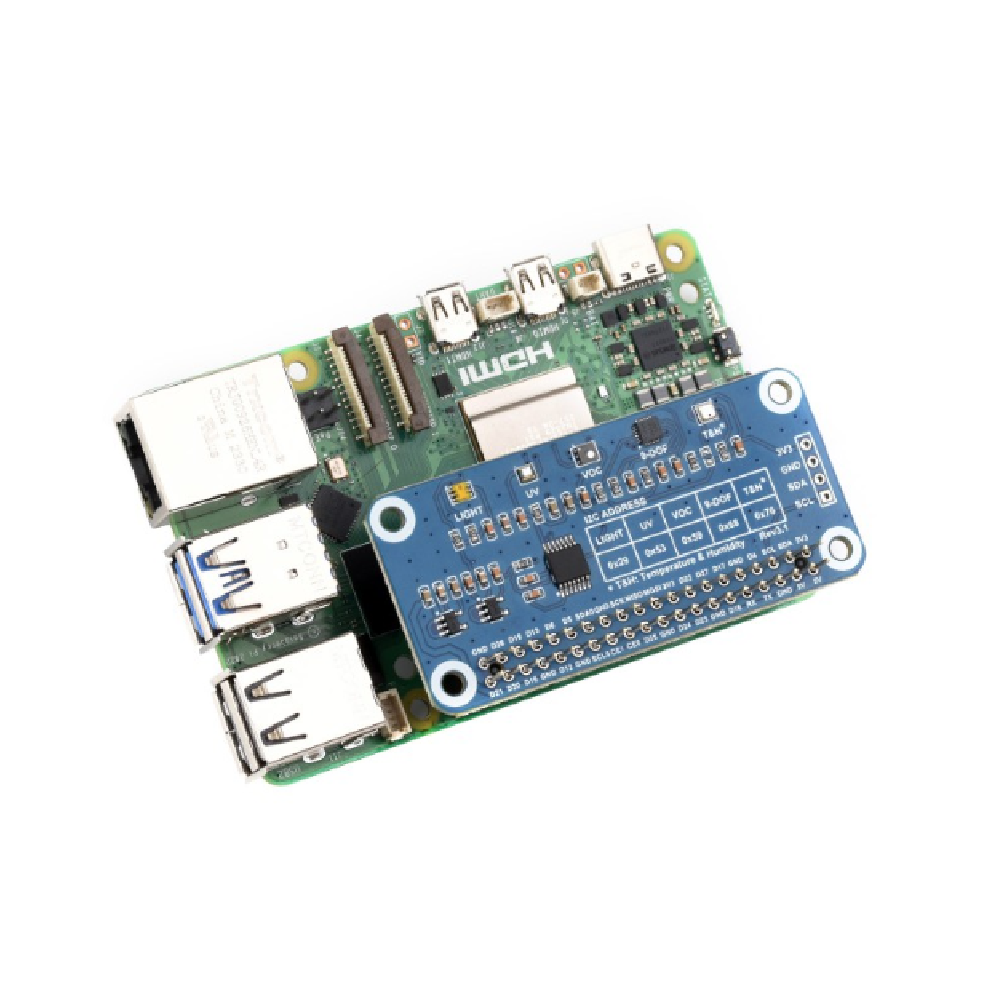

- La imagen es de referencia, la Raspberry Pi Zero W NO está incluido.

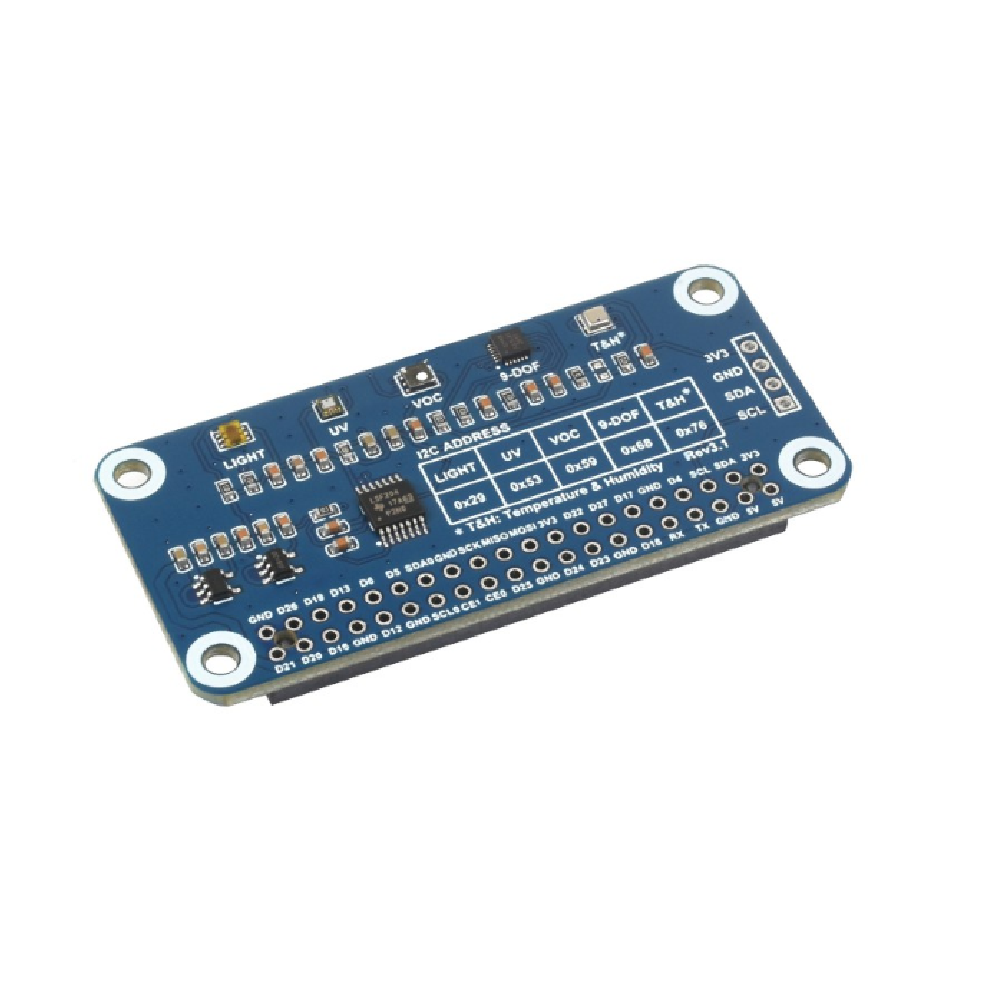

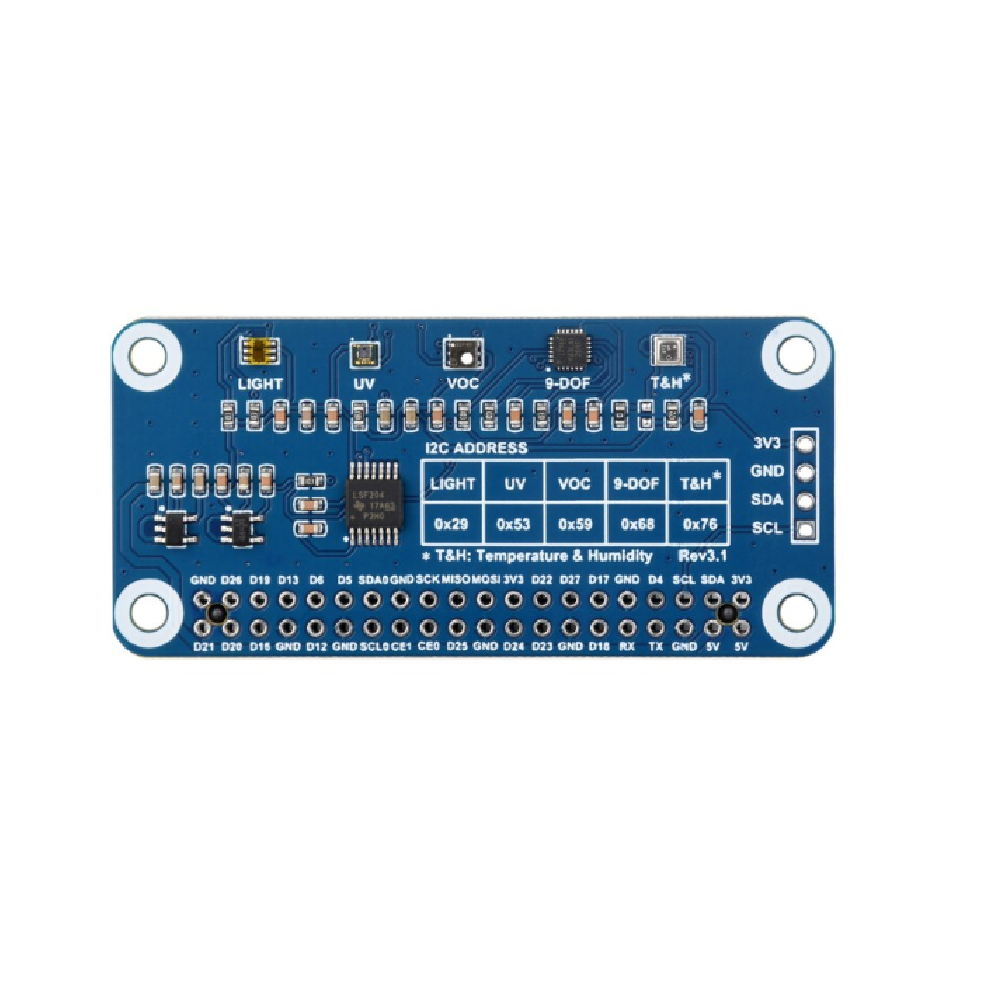

¿Qué hay a bordo?
- Raspberry Pi GPIO.
- TSL25911FN sensor digital de luz ambiental, para medir luz infrarroja y visible.
- Sensor UV LTR390-UV-1.
- Sensor de COV SGP40.
- ICM20948 acelerómetro de 3 ejes, giroscrope de 3 ejes, magnetómetro de 3 ejes.
- Sensor de temperatura, humedad y presión del aire BME280.
- Conversión de nivel lógico de 3,3V a 1,8V.
- Regulador de voltaje 5V a 3,3V/1,8V.
Definición de pinout:
