Kit Compute Module 5 8GB RAM + Placa Base Portadora NANO B
Este kit comprende:
1 Raspberry Pi Compute Module 5 8GB RAM 32GB eMMC.
1 Placa Base Portadora NANO B para Compute Module 5.

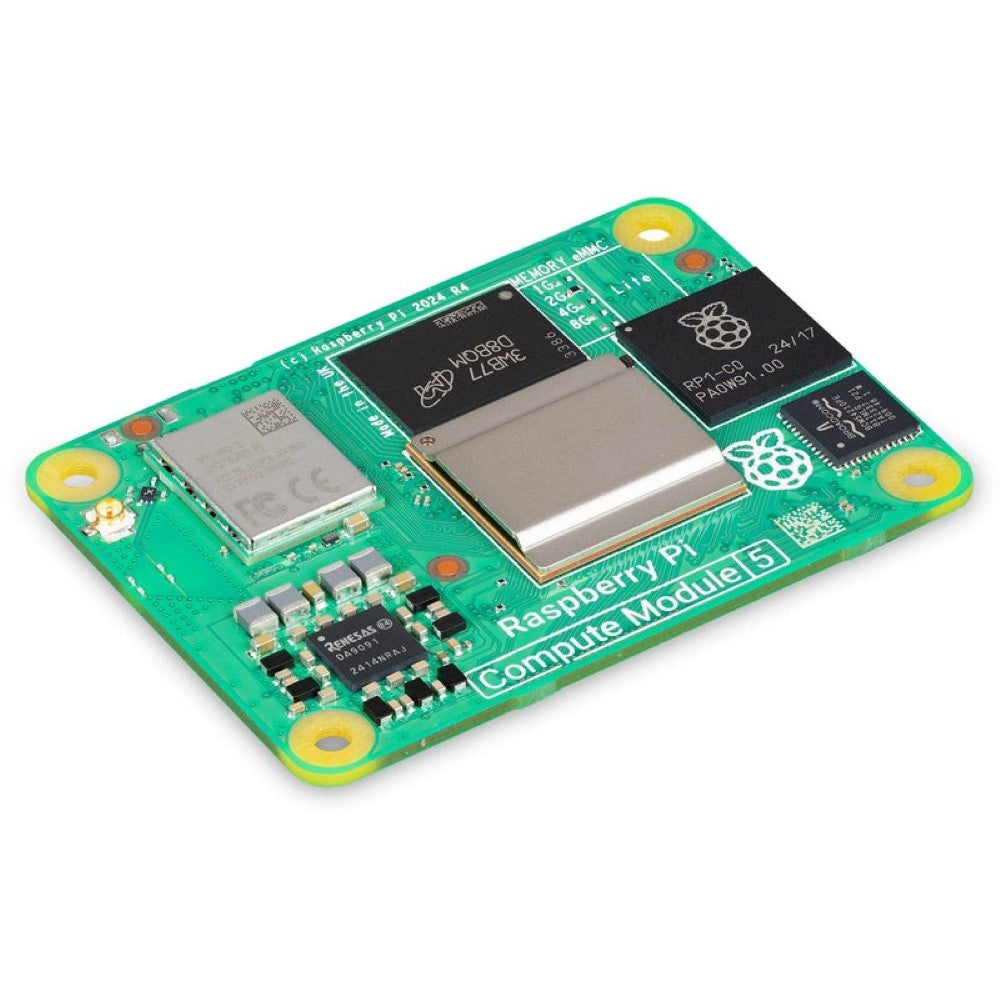

El Compute Module 5 destaca por su potencia y versatilidad. Equipado con un procesador Broadcom BCM2712 de cuatro núcleos a 2.4GHz, ofrece un rendimiento excepcional para las tareas más exigentes. Además, su memoria eMMC Flash proporciona una estabilidad y durabilidad superiores a las de las tarjetas SD tradicionales, ideal para entornos industriales.
Gracias a su factor de forma estandarizado, el CM5 se integra fácilmente en tus diseños de hardware personalizados. Ya sea que busques crear cientos o decenas de miles de unidades al año, este módulo te garantiza una transición fluida y eficiente.
Especificaciones Técnicas (CM5008032 / SC1571):
- Dimensiones: Módulo de 55 mm × 40 mm × 4.7 mm.
- Montaje: 4 orificios de montaje M2.5.
- Procesador: Broadcom BCM2712 quad-core 64-bit Arm Cortex-A76 (Armv8) SoC @ 2.4GHz.
-
Memoria:
-8GB LPDDR4-4267 SDRAM con ECC.
-32GB de memoria flash eMMC. -
Conectividad:
-Gigabit Ethernet PHY compatible con IEEE 1588.
-1 puerto PCIe x1 Gen 2 (5Gbps).
-1 puerto USB 2.0.
-2 puertos USB 3.0 (compatibles con operación simultánea de 5Gbps). -
GPIO y Periféricos: Hasta 30 GPIO, compatible con señalización de 1.8V o 3.3V, con opciones como:
-Hasta 5 × UART.
-Hasta 5 × I2C.
-Hasta 5 × SPI.
-1 interfaz SDIO.
-1 DPI (pantalla paralela RGB).
-1 I2S.
-Hasta 4 canales PWM.
-Hasta 3 salidas GPCLK. -
Video:
-2 puertos HDMI 2.0 (compatibles con hasta 4Kp60 en ambos puertos simultáneamente).
-2 puertos MIPI de 4 carriles (compatibles con DSI para pantalla y CSI-2 para cámara). -
Gráficos:
-Decodificador HEVC 4Kp60.
-Gráficos OpenGL ES 3.1, Vulkan 1.2.

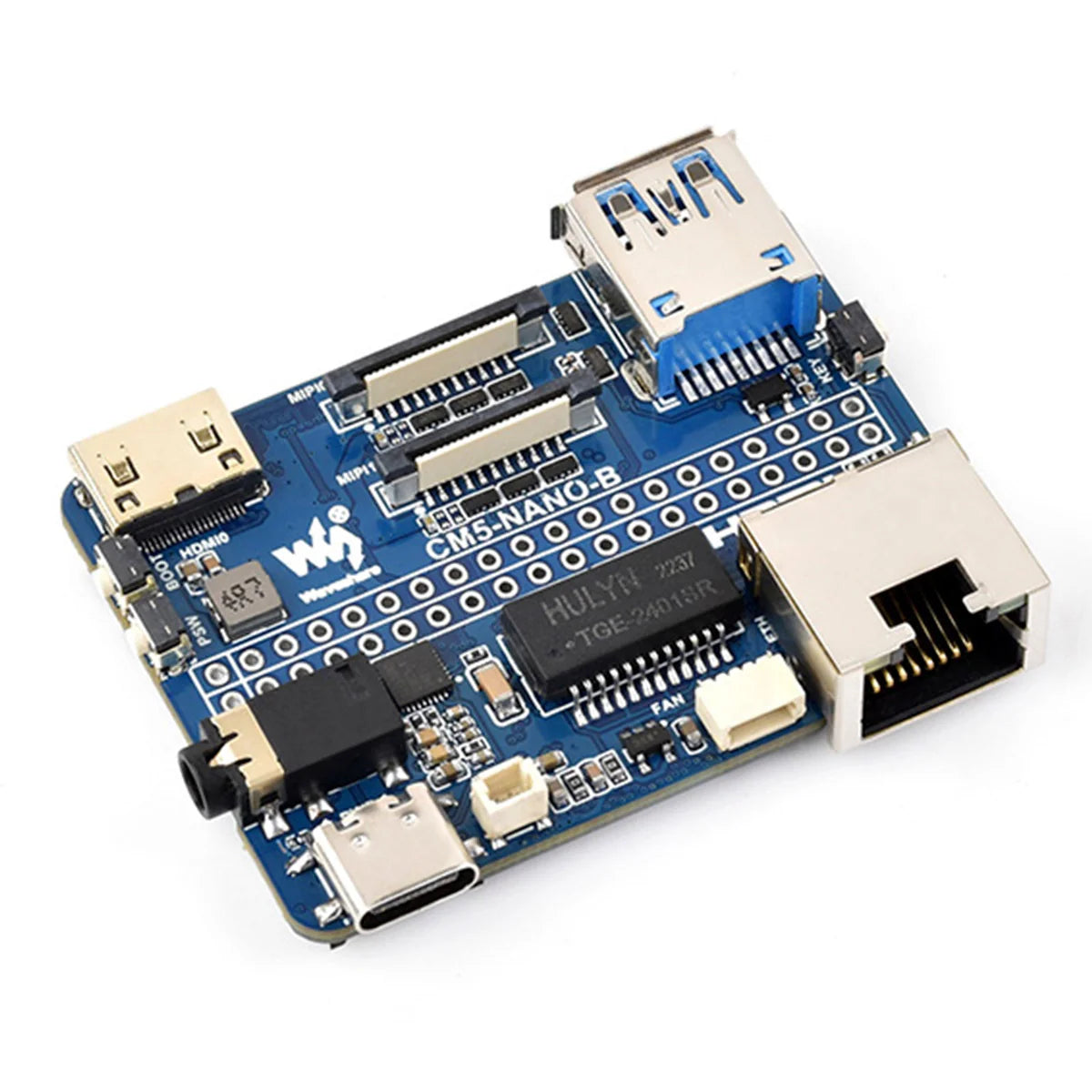

La base portadora CM5 IO Nano expansión para los módulos de cómputo de Raspberry Pi es una placa compacta diseñada para probar o integrar los modelos Compute Module 5 (CM5) Lite y eMMC en productos finales.
Especificaciones:
| Zócalo CM5 | Apto para todas las variantes de Compute Module 5 |
| Conexión en red | Conector Gigabit Ethernet RJ45 |
| Conector | Interfaz GPIO Raspberry Pi de 40 pines × 1 |
| USB | Puerto USB 3.2 Gen1 Tipo A × 1 |
| MIPI | Interfaz MIPI de 4 carriles × 2 (conector FPC de 22 pines y 0,5 mm) |
| Vídeo | Puerto Mini HDMI × 1, admite salida 4K |
| Audio | Audio USB jack de 3,5 mm |
| Almacenamiento | Toma de tarjeta TF para variantes Compute Module 5 Lite (sin eMMC) |
| Entrada de energía | CC 5 V 5 A. |
| PCIe | Conector PCIe de 16 pines (PCIe Gen2/3 x1) |
| Dimensiones | 55 × 41 mm |
