La 2.7inch e‑Paper HAT de Waveshare es una pantalla de tinta electrónica (e-Paper) de 2,7 pulgadas diseñada para integrarse fácilmente con plataformas como Raspberry Pi a través del conector GPIO.
Este tipo de pantalla se caracteriza por su alto contraste, bajo consumo energético y la capacidad de mantener la imagen sin necesidad de energía continua, lo que la convierte en la elección ideal para aplicaciones donde la información se actualiza ocasionalmente y el ahorro de energía es clave.
Especificaciones Técnicas:
| Tensión de funcionamiento | 3,3V/5V | Color de pantalla | Negro, blanco |
|---|---|---|---|
| Interfaz | SPI de 3 hilos, SPI de 4 hilos | Escala de grises | 4 |
| Dimensiones del esquema | 85 × 56 mm | Tiempo completo de refresco | 6s |
| Tamaño de pantalla | 57,288 × 38,192 mm | Tiempo parcial de refresco | 0,3s |
| Potencia de refresco | 24mW (tipo) | Corriente de espera | <0,01uA (casi ninguno) |
| PITCH DE PUNTO | 0,217 × 0,217 mm | Ángulo de visión | >170° |
| RESOLUCIÓN | 264 × 176 píxeles | ||
Ventajas del EINK:
La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización; el principio es: las partículas cargadas suspendidas en un fluido transparente se desplazan hacia los laterales de la microcápsula cuando se aplica el campo eléctrico, haciendo que la microcápsula se haga visible al reflejar la luz ambiental, igual que el papel impreso tradicional.
La pantalla de papel electrónico muestra claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y ofrece un ángulo de visión de casi 180°. Normalmente se utiliza como lector electrónico debido a su efecto similar al papel.

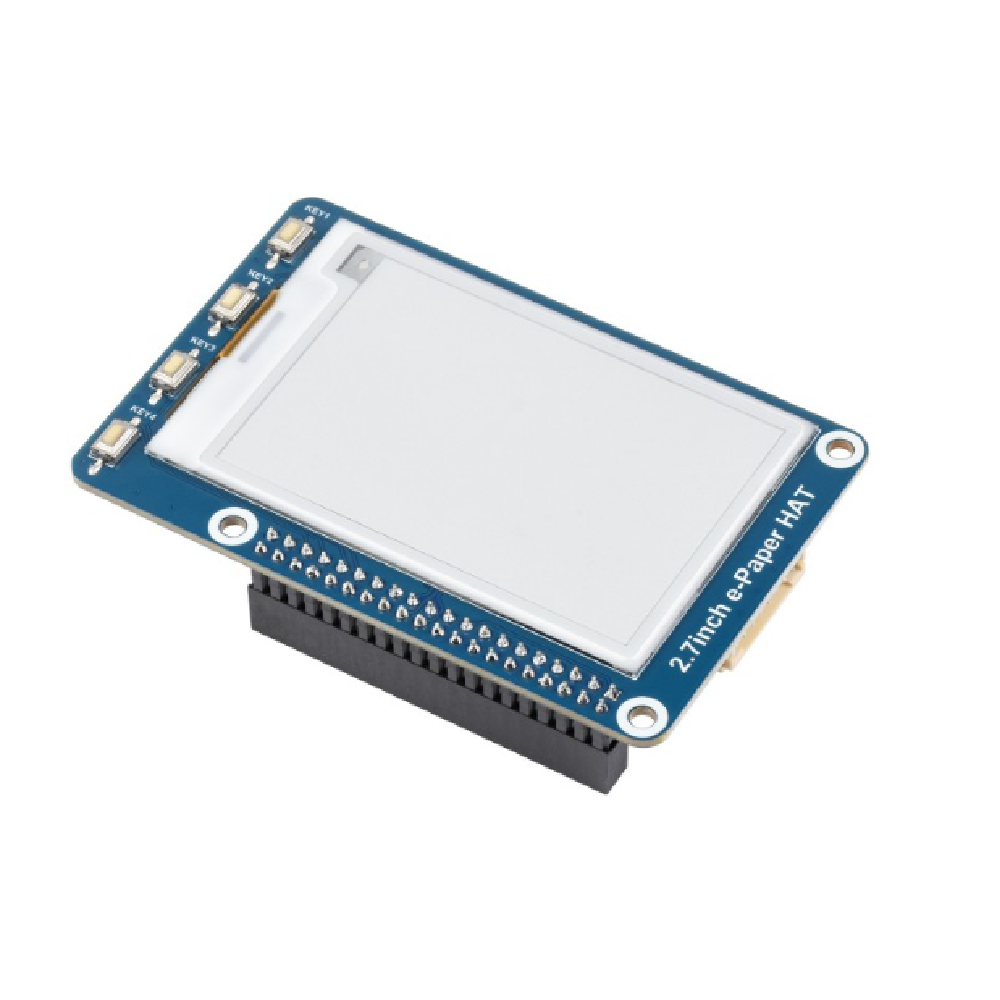

Teclas 4x integradas para aplicaciones extendidas:

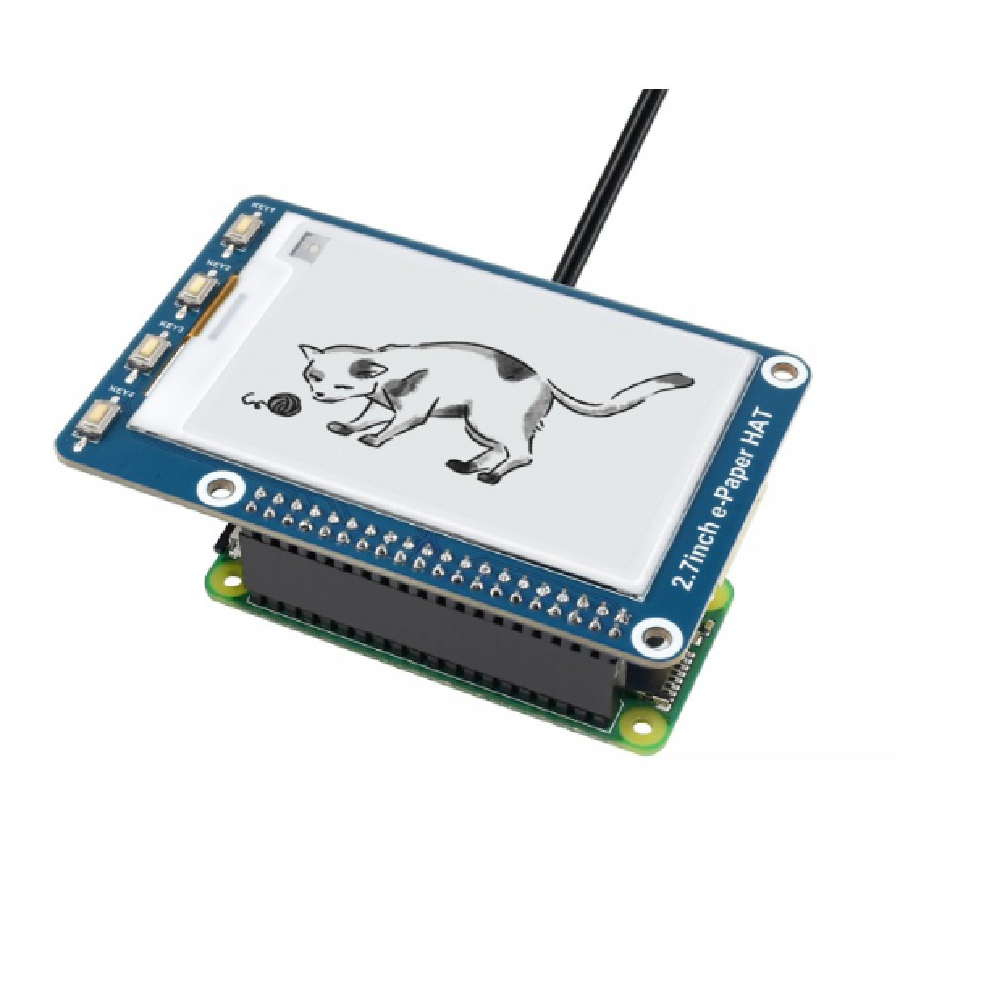

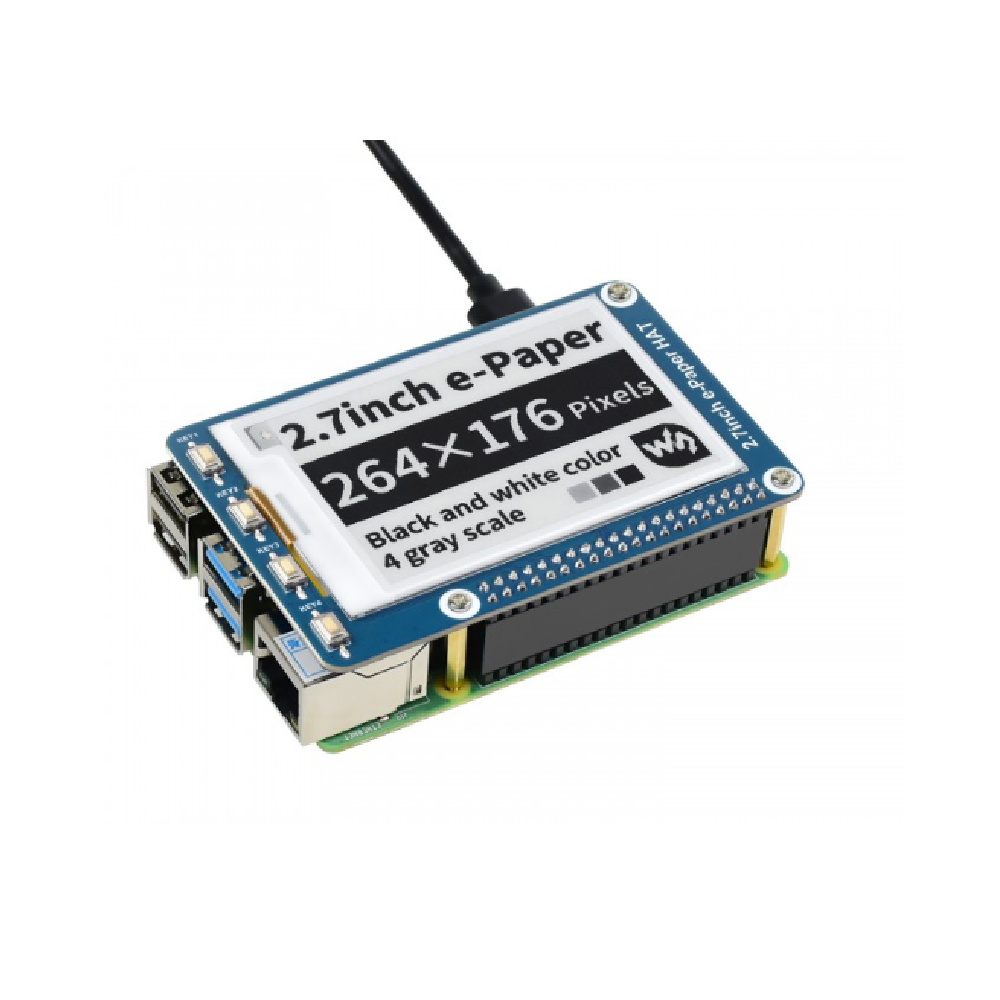

Conector estándar Raspberry Pi de 40 pines GPIO:
Compatible con placas de la serie Raspberry Pi y Jetson Nano.
- La imagen es solo para referencia, la Raspberry Pi no está incluida.
Interfaz de control SPI integrada:
Para usar con placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32.
| VCC | Alimentación (entrada de 3,3V / 5V) |
|---|---|
| GND | Campo |
| DIN | PIN SPI MOSI |
| CLK | PIN SPI SCK |
| CS | Selección de chip SPI, baja actividad activa |
| DC | Selección de datos/comandos (alto para datos, bajo para comando) |
| RST | Reinicio externo, baja actividad |
| OCUPADO | Pin de salida de estado ocupado |

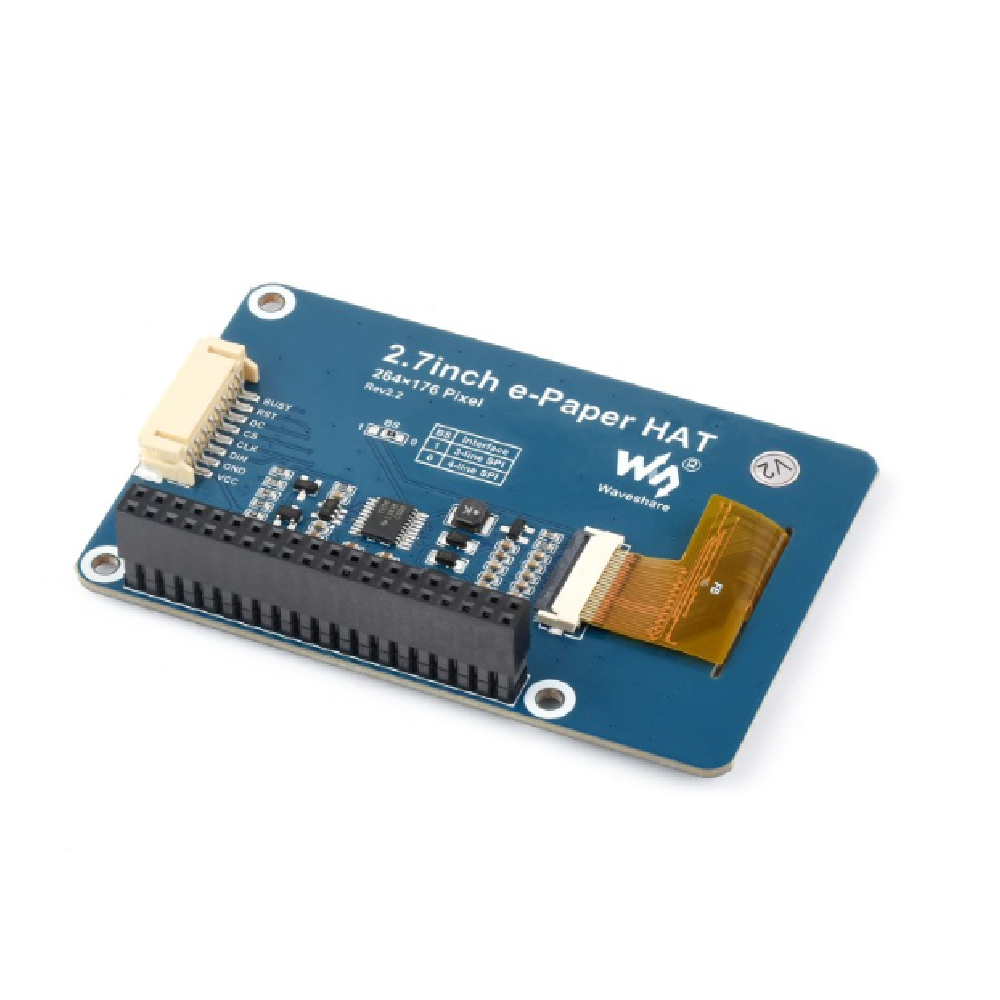

Traductor de voltaje a bordo:
Compatible con MCUs de 3,3V / 5V.
Dimensiones del esquema:
