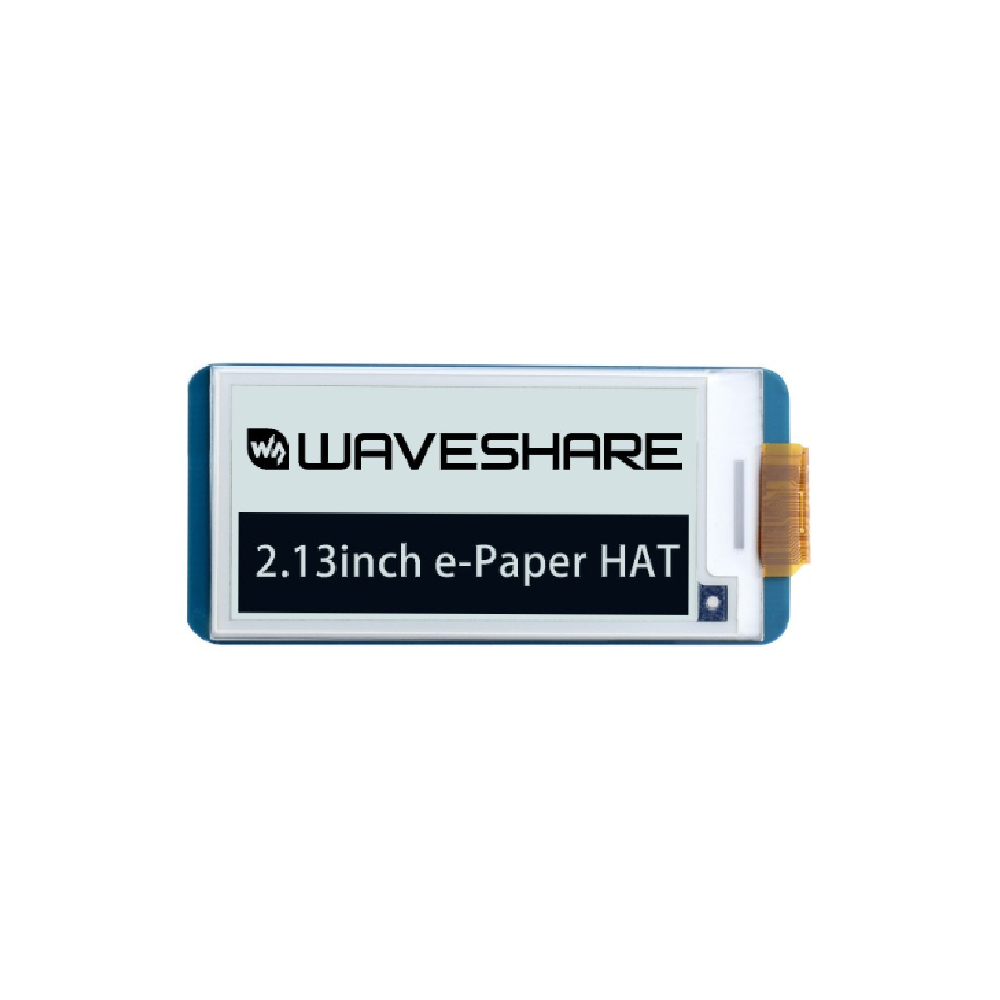

Presentamos la Waveshare 2.13inch Touch E‑Paper E‑Ink Display HAT, una pantalla electrónica tipo e-Paper (tinta electrónica) de 2.13″ diseñada para proyectos con Raspberry Pi y microcontroladores con interfaz SPI. Esta pantalla permite mostrar texto, gráficos y datos estáticos con una calidad similar al papel, ideal para interfaces que no requieren retroiluminación y donde el consumo de energía mínimo es clave.
Debido a su capacidad de mantener la última imagen sin consumir energía adicional, es perfecta para aplicaciones como etiquetas electrónicas, paneles de información, marcadores de precios o proyectos embebidos que requieran visualización eficiente y persistentemente.
Este tipo de pantalla es ideal para proyectos donde se requiere:
-
📖 Visualización tipo papel (sin retroiluminación).
-
⚡ Consumo ultra bajo.
-
📌 Mantener la imagen sin alimentación constante.
Es perfecta para sistemas IoT, etiquetas electrónicas, paneles de estado y aplicaciones industriales.
Especificaciones Técnicas:
| Tensión de funcionamiento | 3,3V/5V | Escala de grises | 2 |
|---|---|---|---|
| Interfaz | SPI de 3 hilos, SPI de 4 hilos | Tiempo de refresco parcial | 0,3s |
| Dimensiones del esquema | 65 × 30,2 mm | Tiempo completo de refresco | 2s |
| Tamaño de pantalla | 48,55 × 23,71 mm | Potencia de refresco | 26,4 mW (tipo) |
| Paso de puntos | 0,194 × 0,194 mm | Corriente de espera | <0,01uA (casi ninguno) |
| Resolución | 250 × 122 píxeles | Ángulo de visión | >170° |
| Color de pantalla | Negro, blanco |
Ventajas del EINK:
La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización; el principio es: las partículas cargadas suspendidas en un fluido transparente se desplazan hacia los laterales de la microcápsula cuando se aplica el campo eléctrico, haciendo que la microcápsula se haga visible al reflejar la luz ambiental, igual que el papel impreso tradicional.
La pantalla de papel electrónico muestra claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y ofrece un ángulo de visión de casi 180°. Normalmente se utiliza como lector electrónico debido a su efecto similar al papel.

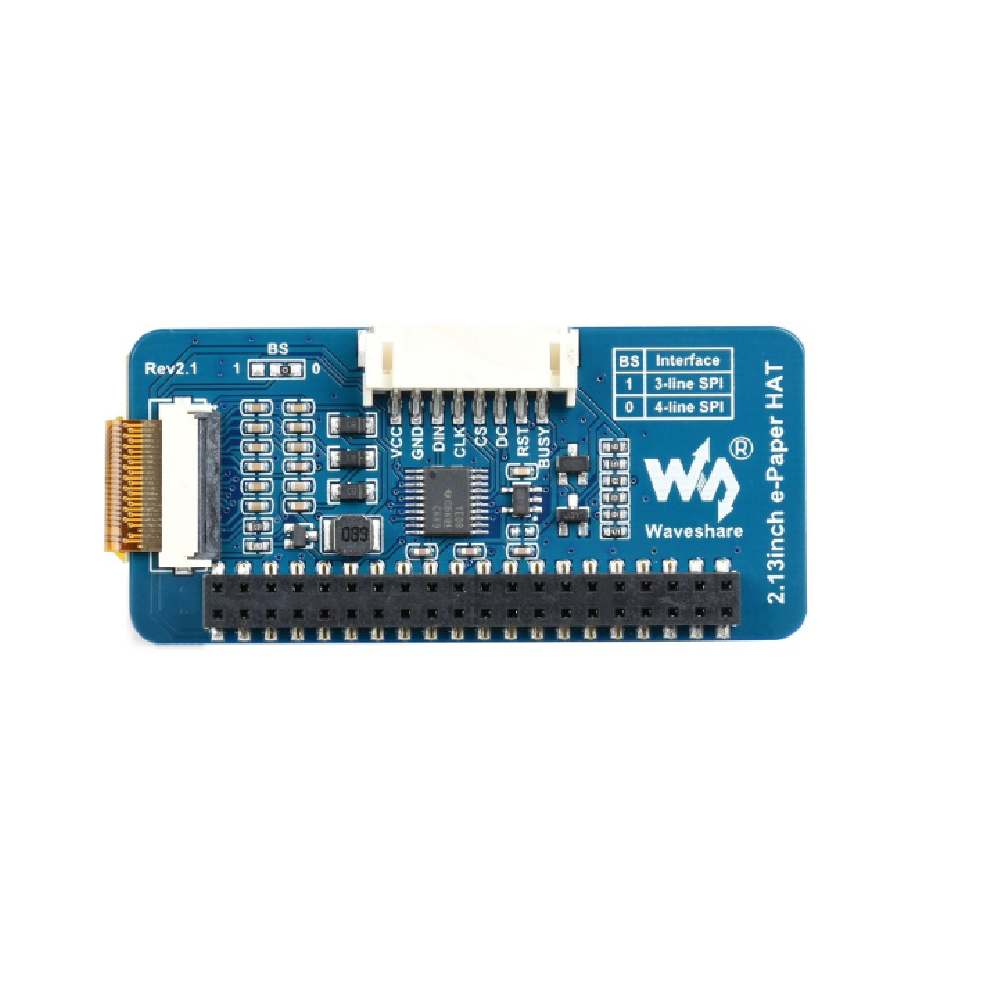

Conector GPIO estándar Raspberry Pi de 40 pines:
Compatibles con placas de la serie Raspberry Pi y Jetson Nano.
Nota:

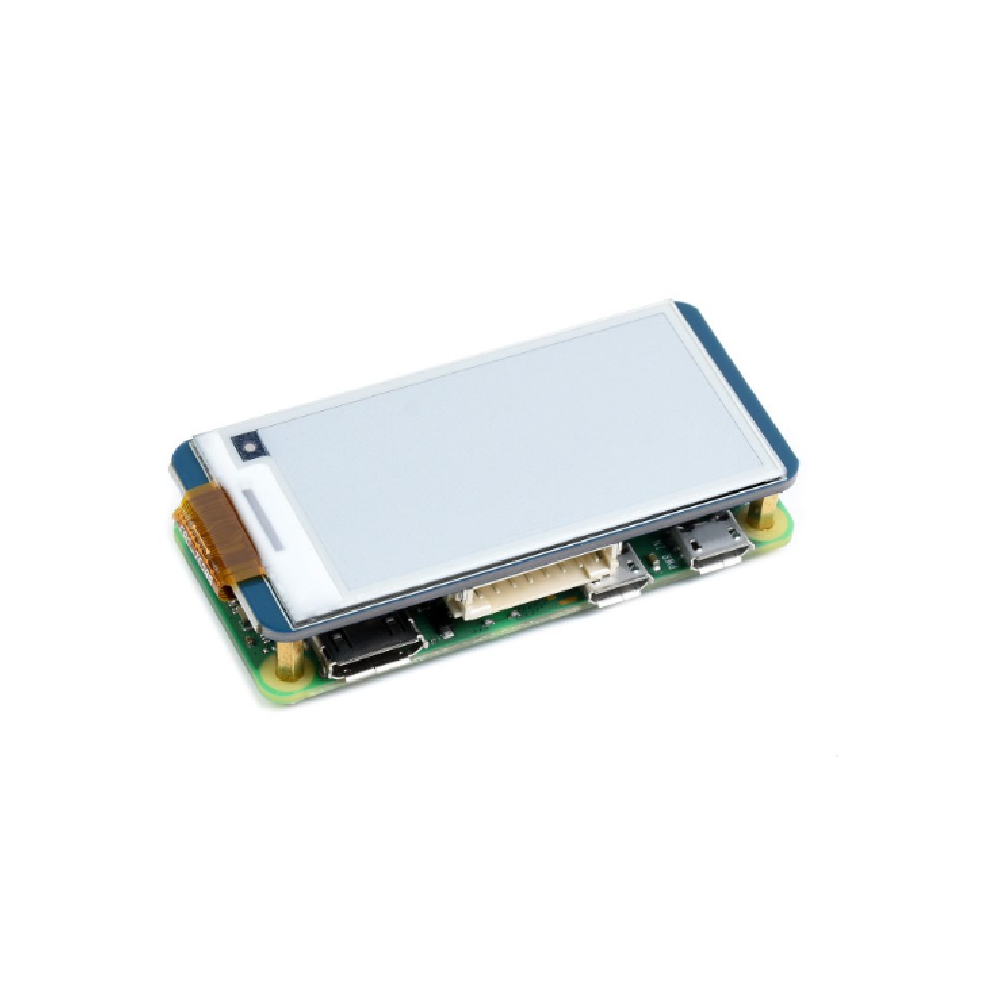

- La imagen es solo para referencia, la Raspberry Pi NO está incluida.
Interfaz de control SPI integrada:
Para usar con otras placas controladoras como STM32/Arduino.
| VCC | 3,3V/5V |
|---|---|
| GND | Campo |
| DIN | PIN SPI MOSI |
| CLK | PIN SPI SCK |
| CS | Selección de chip SPI, baja actividad activa |
| DC | Selección de datos / comandos (alto para datos, bajo para comando) |
| RST | Reinicio externo, baja actividad |
| OCUPADO | Salida de estado ocupado (alta para ocupado) |
Traductor de voltaje a bordo:
Compatibles con MCUs de 3,3V / 5V.
