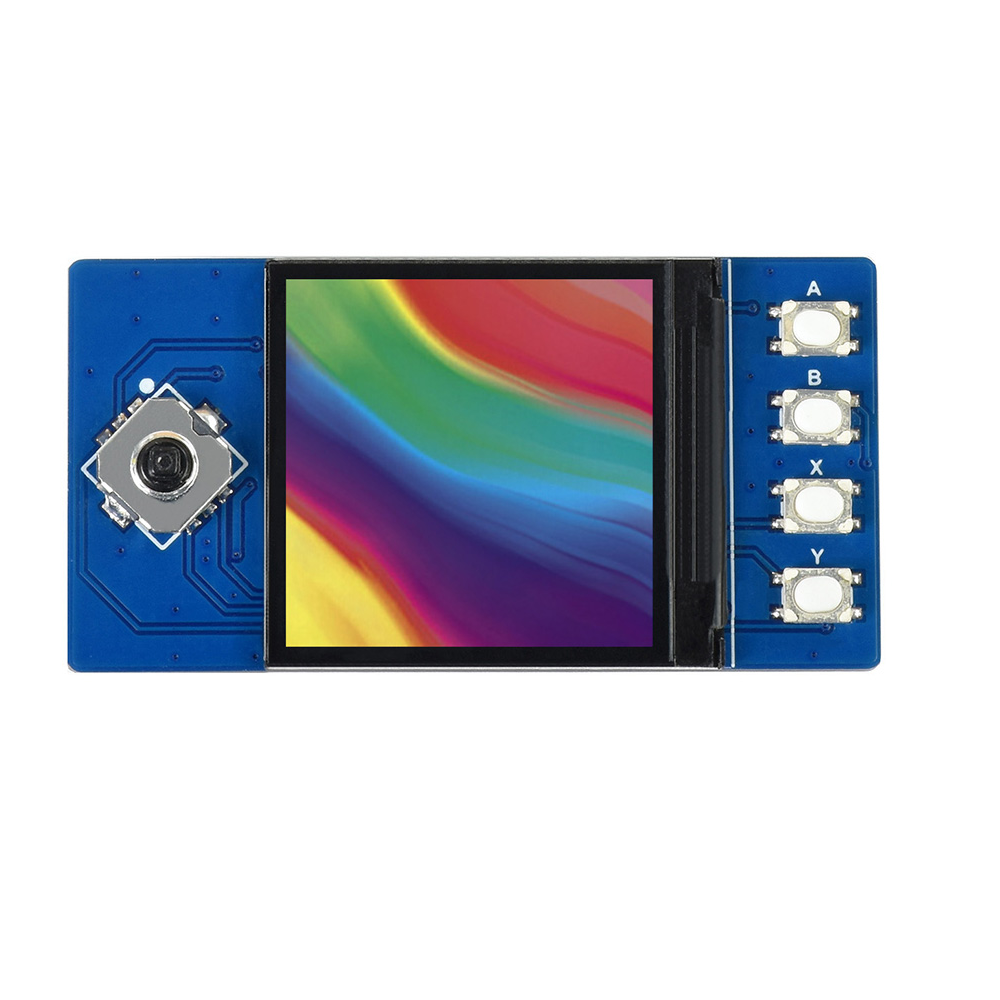

Presentamos la pantalla LCD de 1,3" para Raspberry Pi Pico. Esta pantalla compacta y de alta calidad es ideal para proyectos con microcontroladores donde necesitas mostrar información visual, gráficos o menús de forma clara y colorida. Gracias a su resolución de 240×240 píxeles y 65K colores, puedes integrar interfaces visuales en proyectos de IoT, sistemas embebidos, pantallas de estado, relojes, controles y mucho más.
Este módulo está pensado especialmente para trabajar con placas Raspberry Pi Pico y otros microcontroladores que integren puerto SPI, ofreciendo visualización a bajo consumo y una instalación sencilla.
Especificaciones Técnicas:
| Voltaje de funcionamiento | 2,6 ~ 5,5V | Resolución | 240×240 píxeles |
|---|---|---|---|
| Interfaz de comunicación | SPI de 4 hilos | Tamaño de pantalla | 23,40 × 23,40 mm |
| Panel de visualización | IPS | Tamaño de píxel | 0,0975 × 0,0975 mm |
| Piloto | ST7789 | Dimensiones | 52,00 × 26,50 mm |
Compatibilidad con los cabezales Raspberry Pi Pico:

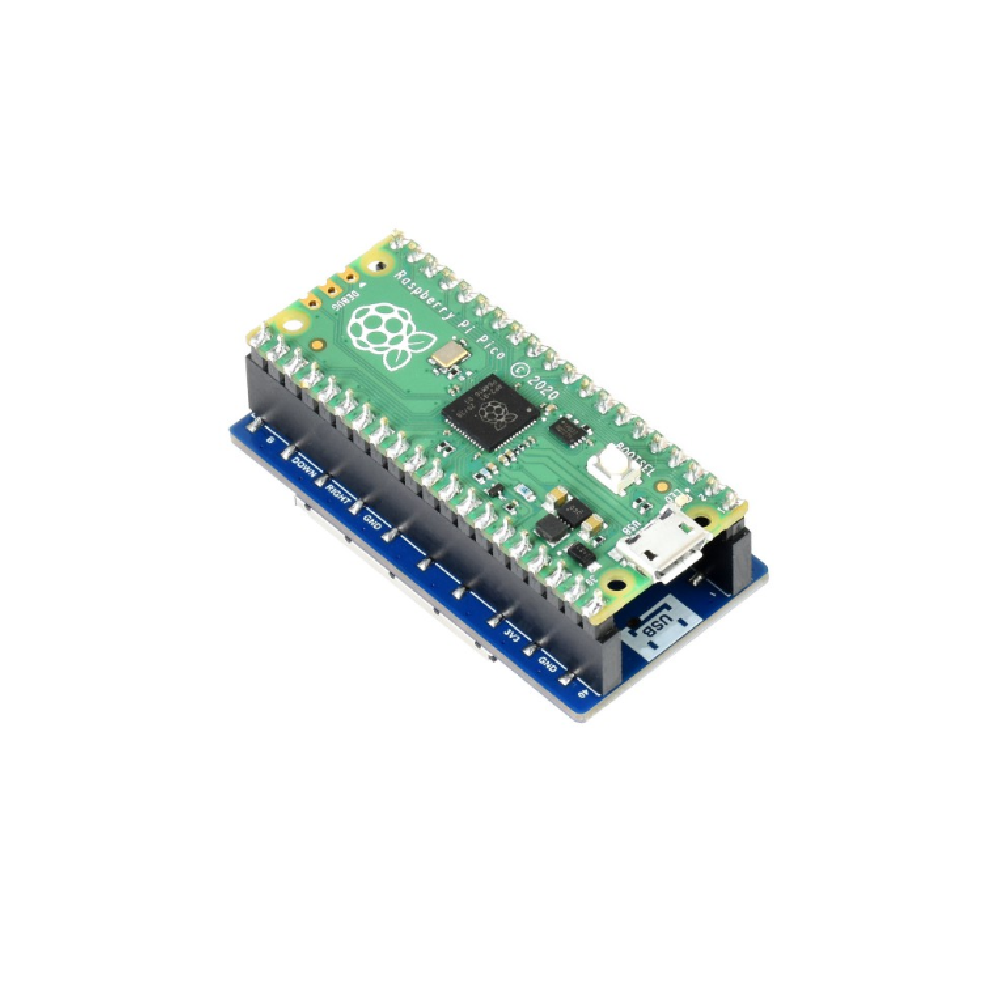

Conector de pin hembra integrado para acoplar directamente al joystick Raspberry Pi Pico 1x y 4 botones de usuario para facilitar la interacción.
¿Cómo se usa?
Este módulo es ideal para cuando necesitas mostrar datos, gráficos o estados en tiempo real desde tu Raspberry Pi Pico. Aquí algunos casos de uso:
-
📟 Panel de información: Mostrar métricas de sensores (temperatura, humedad, voltaje, etc.).
-
📊 Interfaces gráficas: Menús y estados para sistemas embebidos.
-
⚙️ Proyectos DIY: Estaciones meteorológicas, controladores de automatización, relojes digitales.
-
🎮 Displays interactivos: Juegos simples o interfaces con botones integrados.

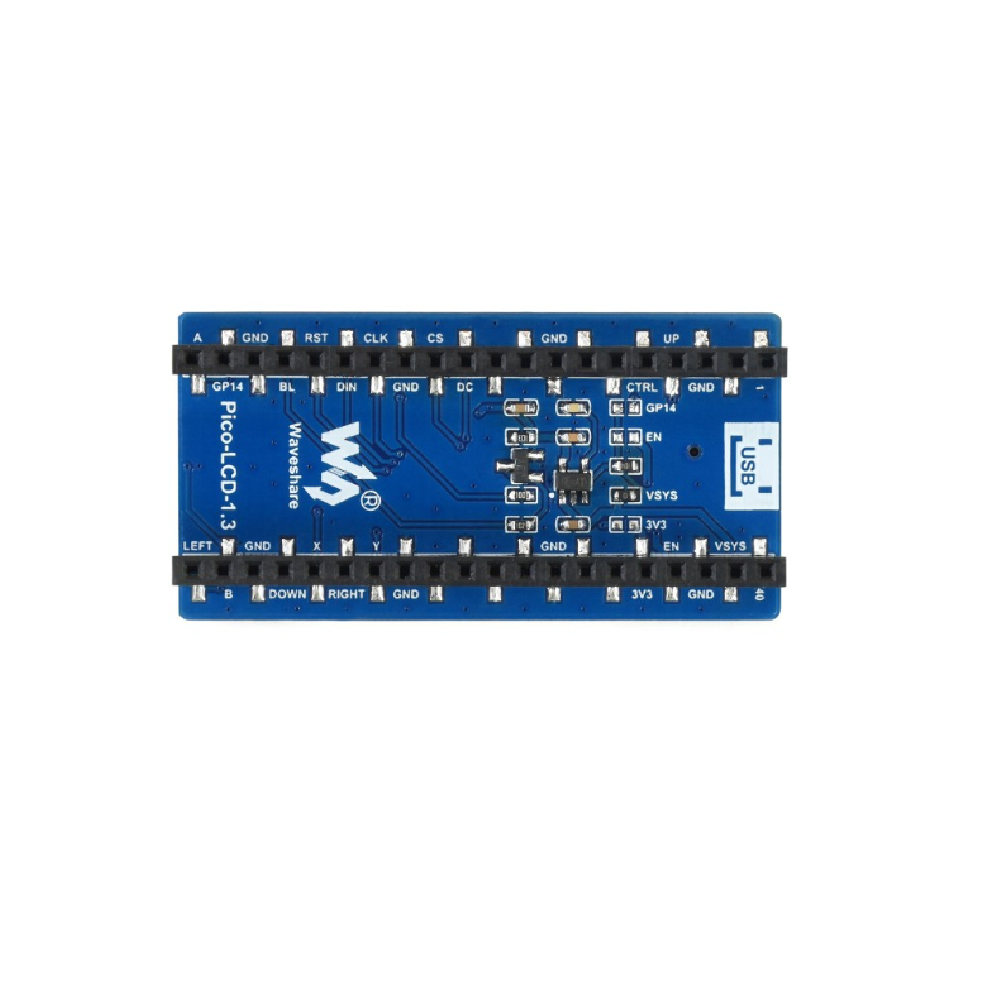

Definición de pinout:
