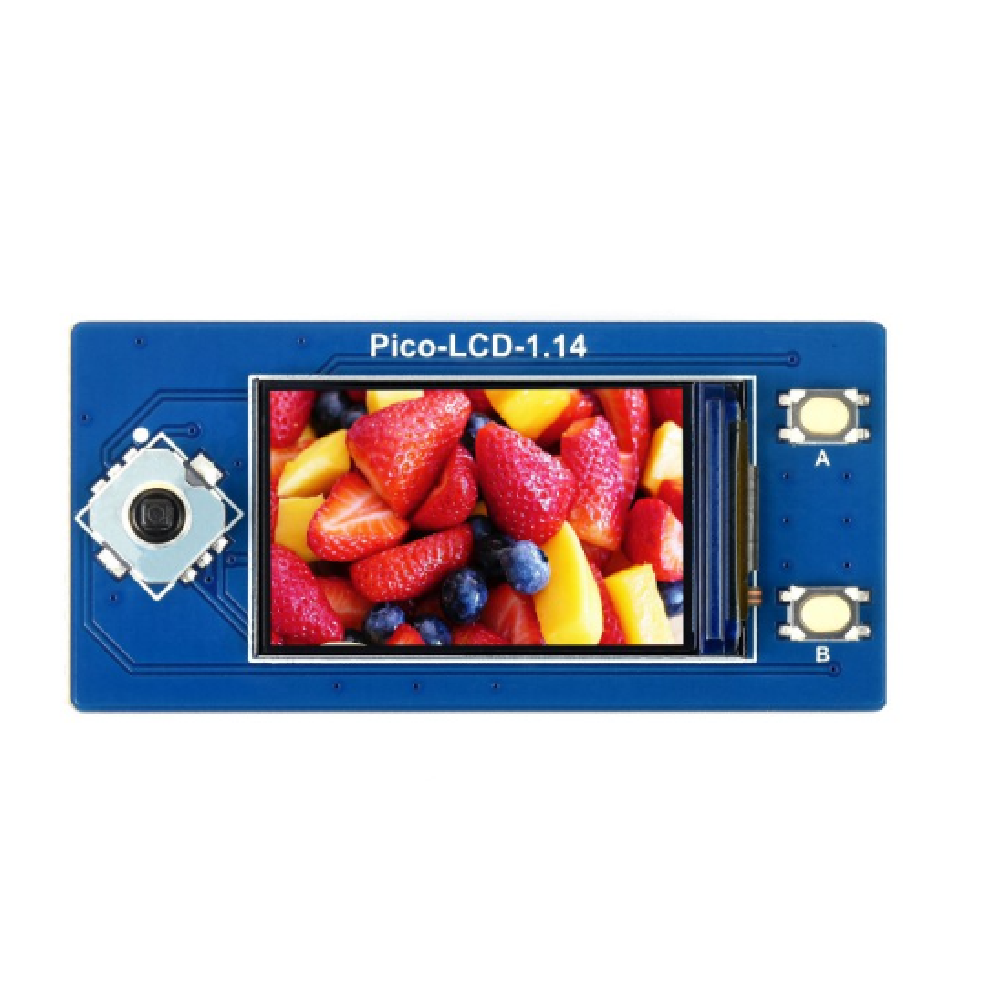

La pantalla LCD de 1.14 pulgadas diseñada para Raspberry Pi Pico es un módulo compacto de visualización pensado para proyectos con microcontroladores donde necesitas mostrar información visual con colores y excelente nitidez, ocupando muy poco espacio.
Esta pantalla se conecta directamente a los pines de la Raspberry Pi Pico usando comunicación SPI, lo que permite mostrar texto, gráficos o interfaces simples sin saturar los pines del microcontrolador. Es ideal para proyectos de paneles de datos, interfaces de usuario pequeñas o sistemas embebidos con retroalimentación visual dinámica.
- Resolución 240×135, pantalla IPS, colores RGB 65K, efecto de visualización claro y colorido
- Interfaz SPI, requiere pines de IO mínimos
- 1 joystick y 2 botones de usuario para facilitar la interacción
- Incluye recursos de desarrollo y manual (ejemplos de Raspberry Pi, Pico, C/C++ y MicroPython).
Especificaciones Técnicas:
| Voltaje de funcionamiento | 2,6 ~ 5,5V | Resolución | 240×135 píxeles |
|---|---|---|---|
| Interfaz de comunicación | SPI de 4 hilos | Tamaño de pantalla | 24,91 × 14,86 mm |
| Panel de visualización | IPS | Tamaño de píxel | 0,1101 × 0,1035mm |
| Piloto | ST7789 | Dimensiones | 52,00 × 25,00 mm |

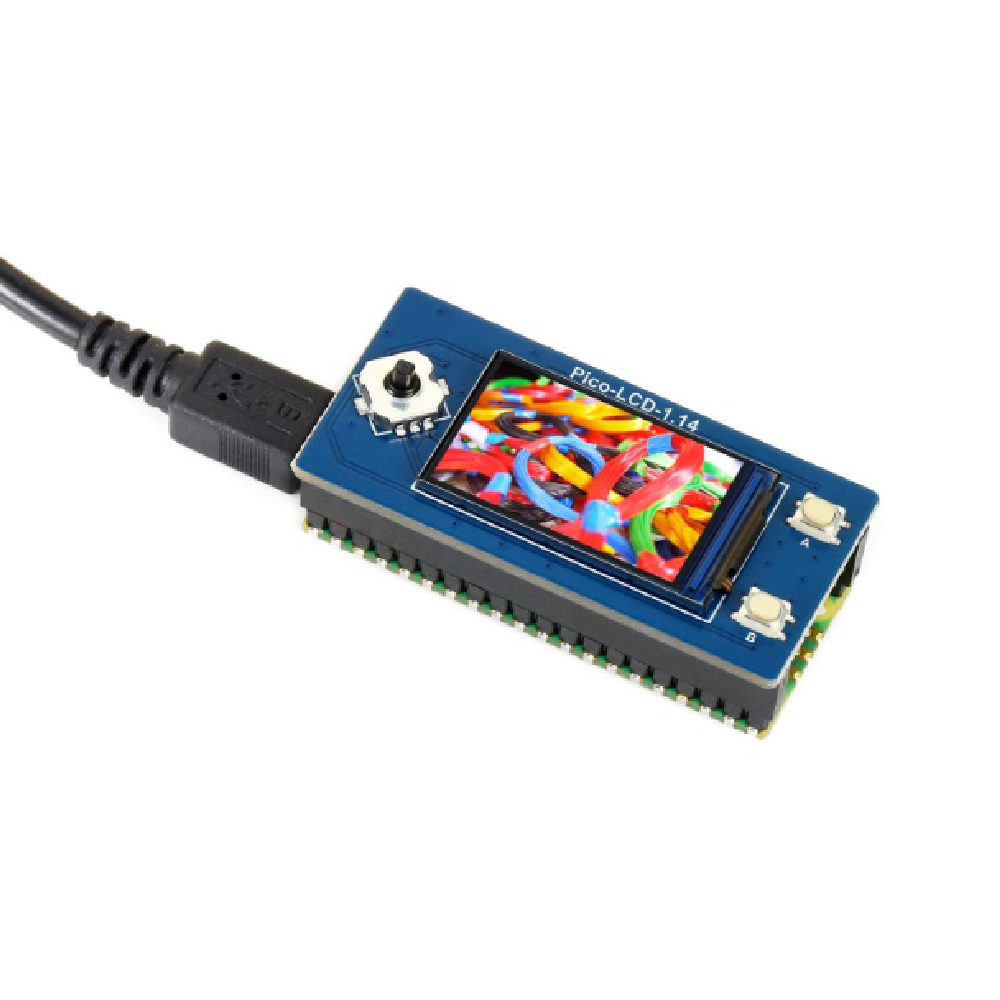

Compatibilidad con los cabezales Raspberry Pi Pico:
Conector hembra integrado para acoplar directamente al joystick Raspberry Pi Pico 1x y 2 botones de usuario para facilitar la interacción.
Definición de pinout:
